4.1.5 Fissaggio da parete
Il Sunny Island 3324/4248 deve essere messo in funzione agganciato
perpendicolarmente. Per un montaggio senza problemi del Sunny Island 3324/
4248 utilizzare il supporto da parete della fornitura e per l'orientazione servirsi di
una livella a bolla. Lo stato ovvero il materiale del sottofondo determinano il tipo di
fissaggio alla parete.
In solide pareti di calcestruzzo o pietra il
supporto da parete viene fissato sui tre fori
trapanati verso l'esterno. Per il montaggio
impiegare tasselli del tipo SX 8 e ad es. viti a
testa esagonale (6 mm x 50 mm) in base a
DIN 571 in acciaio inox con rondella idonea.

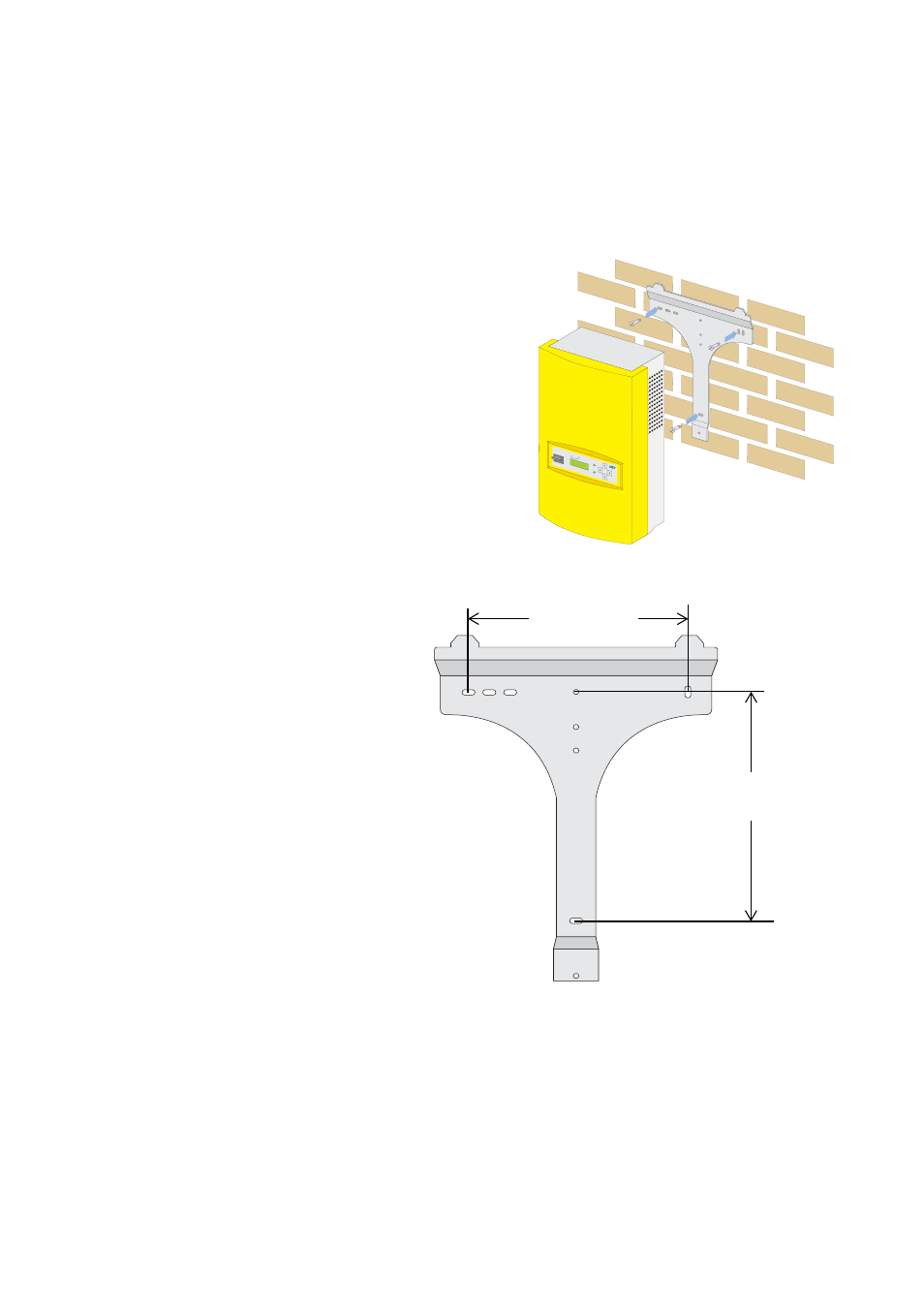

La figura accanto illustra ancora
una volta nei dettagli le distanze
dei fori trapanati per il montaggio
del supporto da parete su una
solida parete di calcestruzzo o
pietra.
Island Sunny
310 mm
260 mm
