L'installazione del conduttore di terra avviene in cinque fasi:
1. Montate un raccordo a vite per cavo con filettatura metrica M25 (compreso
nella fornitura) sul condotto "Messa a terra" (vedi figura Pagina 29).
- Rimuovete il tappo cieco dal condotto.
- Inserite il raccordo a vite per cavo con la filettatura metrica nell'apertura della
scatola.
- Avvitate il dado autobloccante all'interno della scatola sulla filettatura del
raccordo a vite per cavo.
2. Rimuovete l'isolamento di protezione del cavo e inserite la guaina del terminale
del filo idonea sull'estremità libera.
3. Introducete il conduttore di terra nella scatola del Sunny Island 3324/4248
attraverso il raccordo a vite per cavo con filettatura metrica.
4. Infilate il cavo con la guaina del terminale del filo nel morsetto di collegamento
della messa a terra e avvitate saldamente la vite (coppia da 4,0 Nm a 5,7 Nm).
5. Successivamente serrate il raccordo a vite per cavo con filettatura metrica.

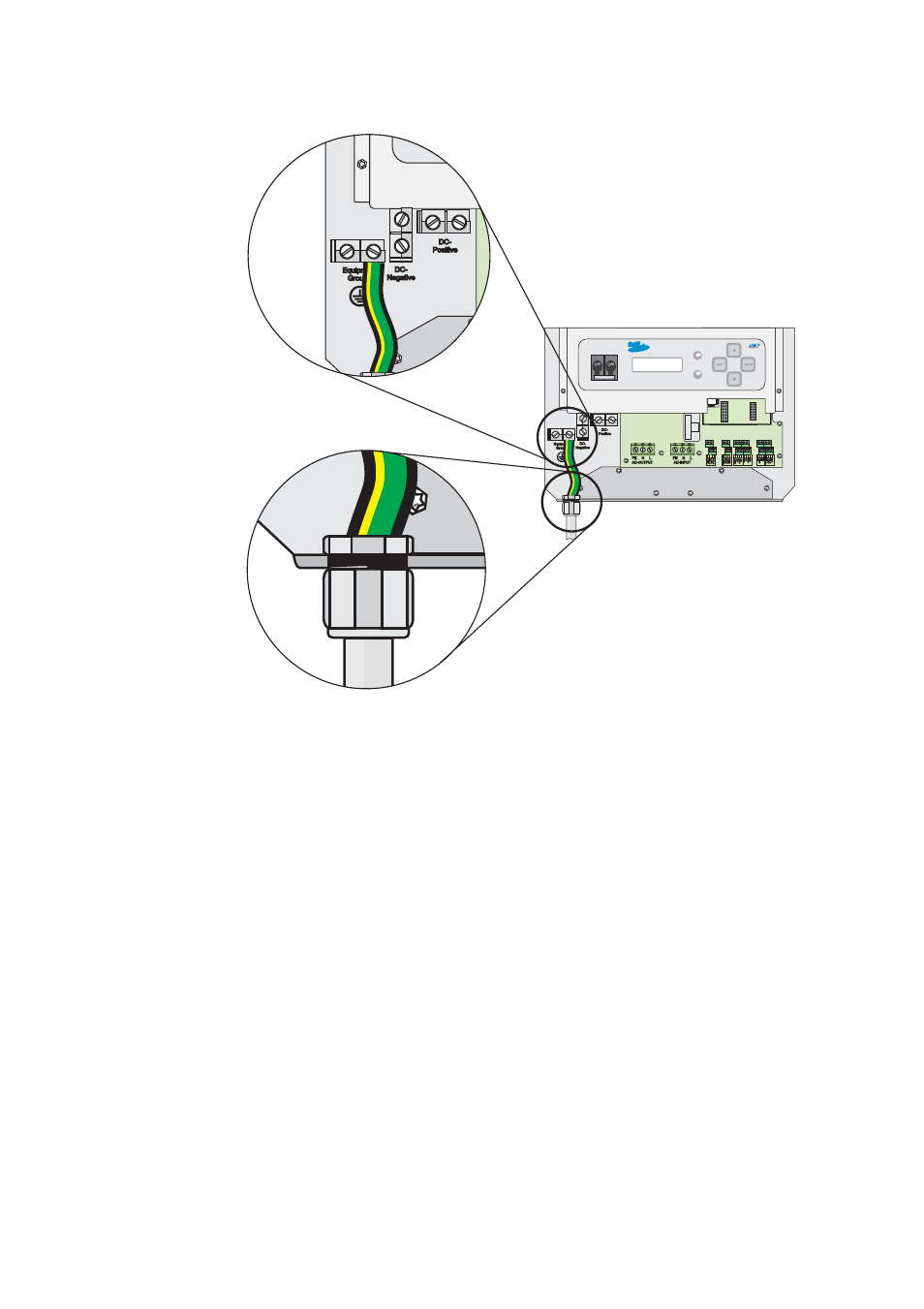

Fase
1. + 3., 5.
Fase 4.
