Collegamento elettrico SMA Technologie AG
Pagina 42 SI3324/4248-14:SI2406 Istruzioni per l’installazione
5.4 Collegamenti aggiuntivi
Per l'installazione dei collegamenti descritti qui di seguito (sensore termico batteria,
relè di comando, comunicazione, ...), per ciascun condotto nella parte inferiore della
scatola si possono utilizzare o un cavo con un diametro esterno da 7 mm a 14 mm
o due cavi con un diametro esterno di 6 mm ciascuno.

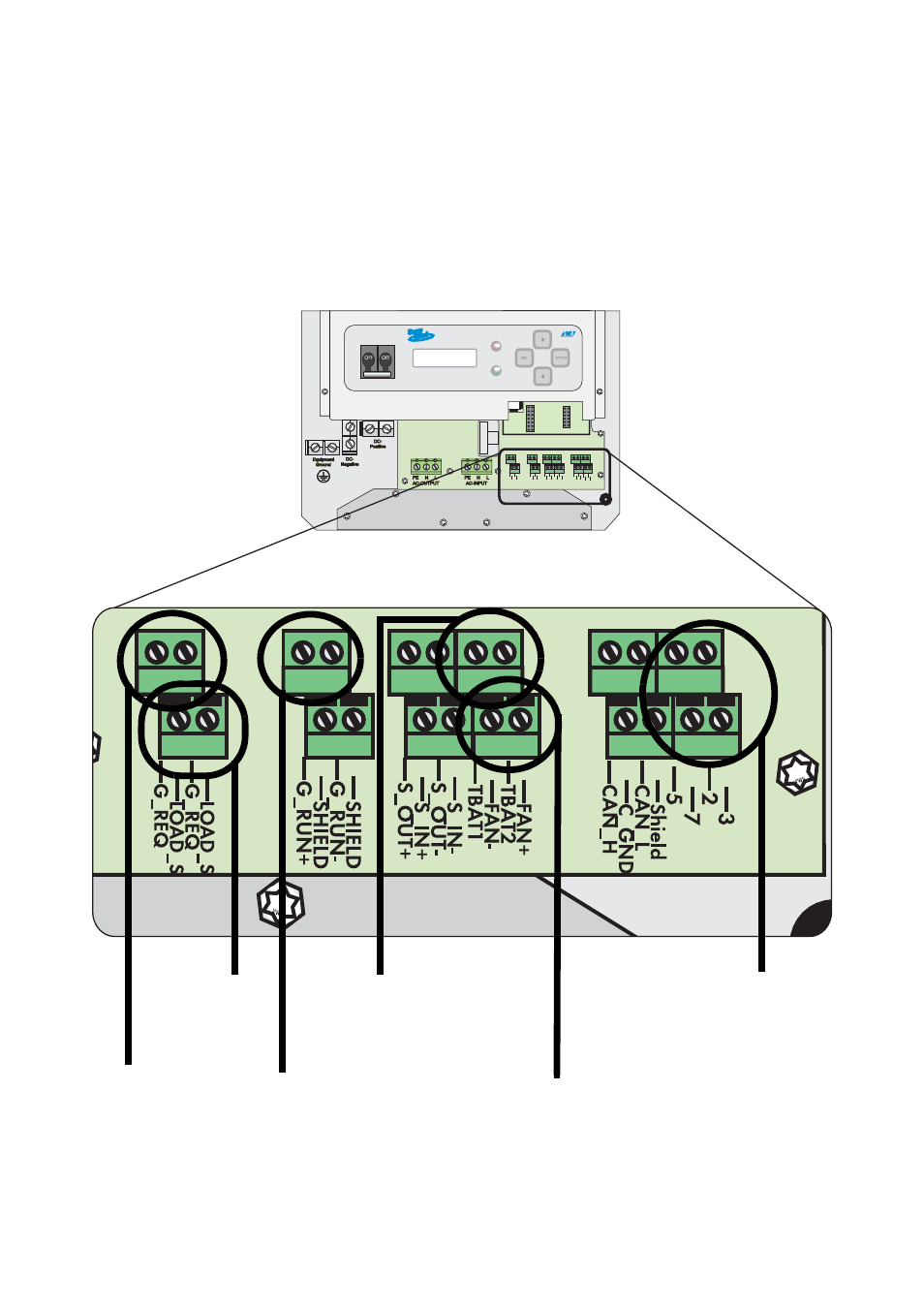

La figura che segue mostra una panoramica degli altri morsetti di collegamento. Le
due morsettiere per i collegamenti si trovano l'una sull'altra in disposizione sfalsata.
3
2 7 5 Shield C AN_L C_GND C AN_H FA
N
+
TB
A
T2 FAN- TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
UN+ LO
AD_S
G_REQ LO
AD_S
G_REQ
Relè di
comando:
Generatore
Relè di
comando:
Eliminazione
del carico
Sensore
termico
batteria
Ventola apparecchio
Comunicazione:
RS232 o RS485
Segnale
Avvio del
generatore
