512 Cicli di tastatura: misurazione automatica degli utensili
1
9
.1 Pr
incipi f
ondamentali
Esempi di inserimento per tipi di utensile comuni

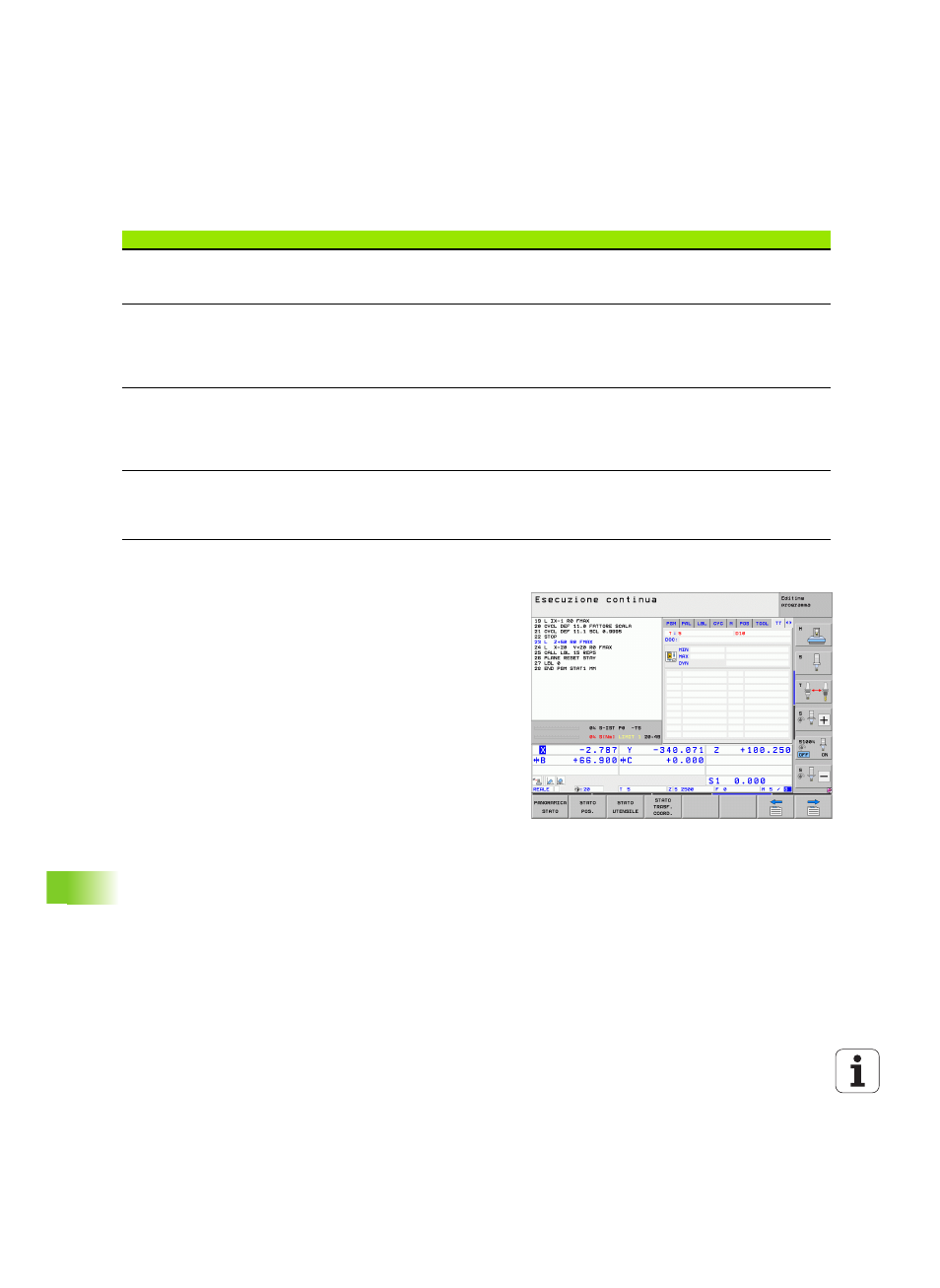

Visualizzazione dei risultati di misura
Nell'indicazione di stato supplementare si possono visualizzare i
risultati della misurazione dell'utensile (nei modi operativi di
macchina). Il TNC visualizzerà a sinistra il programma e a destra i
risultati di misura. I valori di misura che superano la tolleranza di usura
ammessa vengono contrassegnati dal TNC con un "*" e i valori che
superano la tolleranza di rottura ammessa, con una "B".
Tipo di utensile CUT TT:R-OFFS TT:L-OFFS
Punta – (nessuna funzione) 0 (nessun offset necessario,
poiché la punta dell'utensile
deve essere misurata)
Fresa cilindrica con diametro <
19 mm 4 (4 taglienti) 0 (nessun offset necessario,
poiché il diametro
dell'utensile è minore del
diametro del piatto del TT) 0 (nessun offset aggiuntivo
è necessario nella
misurazione del raggio.
Viene utilizzato l'offset da
MP6530)
Fresa cilindrica con diametro >
19 mm 4 (4 taglienti) R (offset necessario, poiché il
diametro dell'utensile è
maggiore del diametro del
piatto del TT) 0 (nessun offset aggiuntivo
è necessario nella
misurazione del raggio.
Viene utilizzato l'offset da
MP6530)
Fresa a raggio frontale 4 (4 taglienti) 0 (nessun offset necessario,
poiché il polo sud della sfera
deve essere misurato) 5 (definire sempre il raggio
utensile come offset, in
modo che il diametro non
venga misurato nel raggio)
