HEIDENHAIN iTNC 530 379
15.7 ORIGINE ES
TERNA DI CER
C
H
IO (ciclo 413, DIN/ISO: G413)

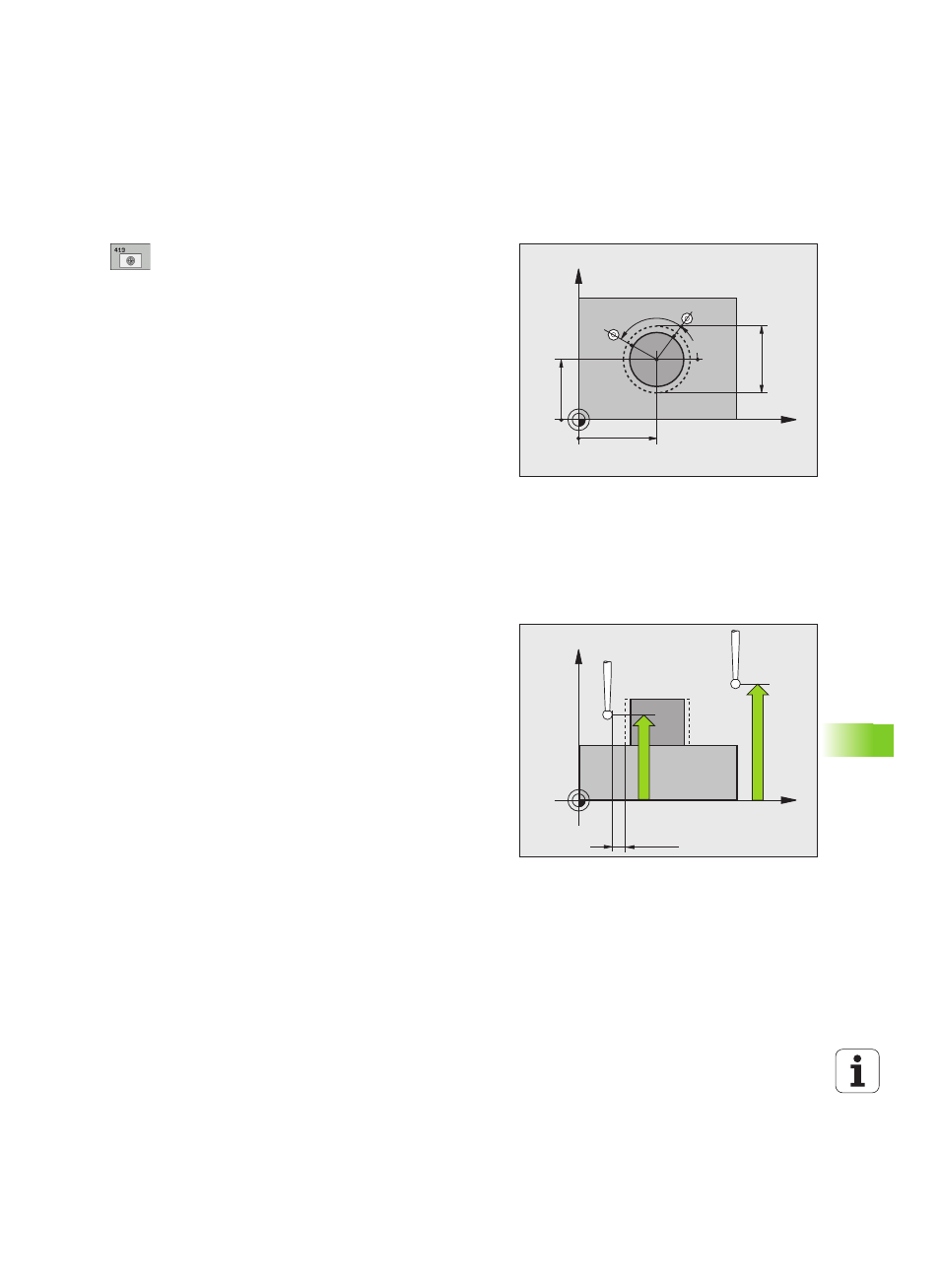

Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale. Campo di immissione da
-99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro approssimativo
dell'isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare. Campo di immissione da -360,0000 a
360,0000
U ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un angolo incrementale inferiore a 90°.
Campo di immissione da -120,0000 a 120,0000
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
