HEIDENHAIN iTNC 530 435

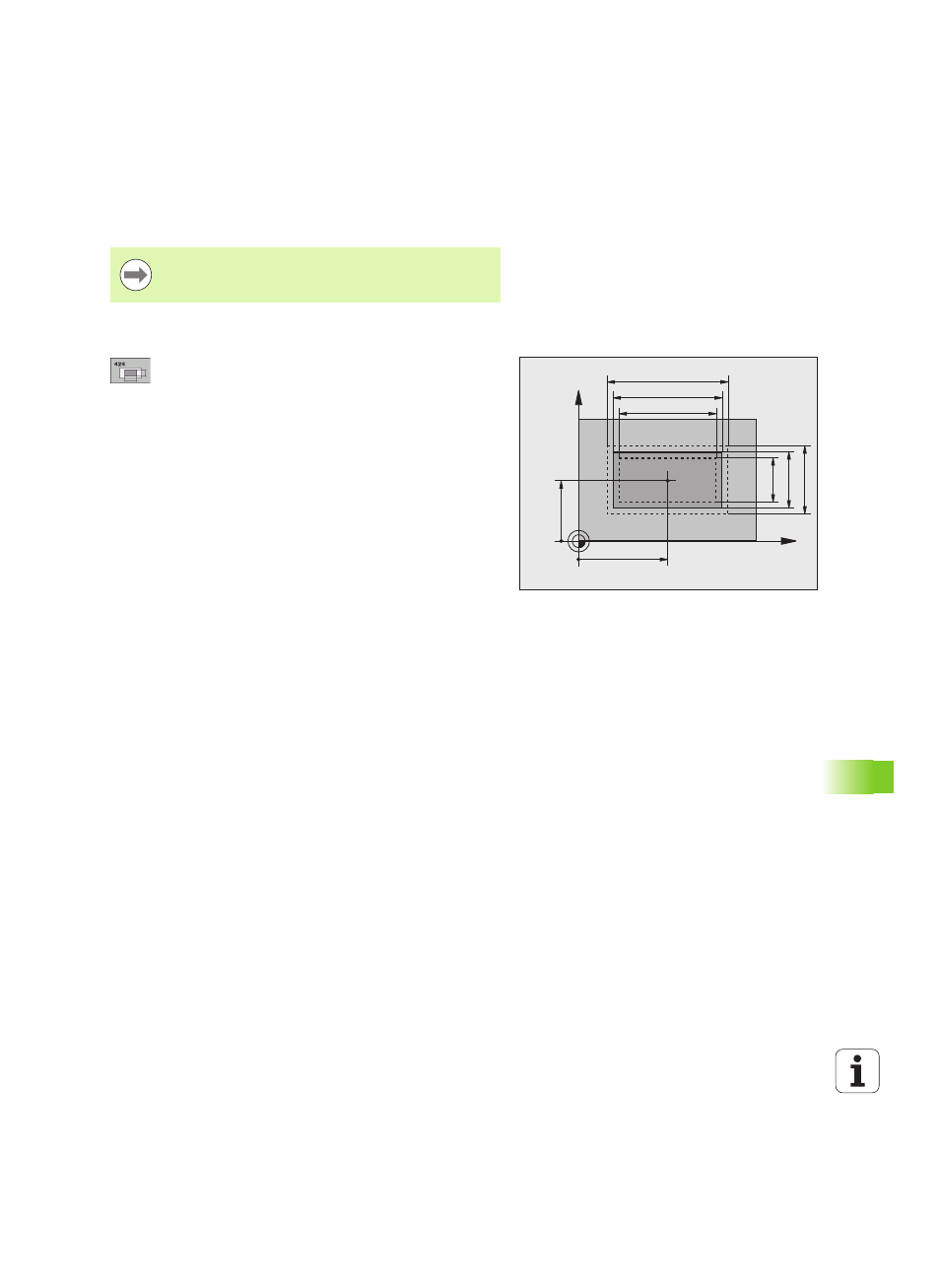

16.8 MISURAZIONE ES
TERNA RET
T
AN
GOL
O
(ciclo 424, DIN/ISO: G424)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U LUNGHEZZA 1º LATO Q282: lunghezza dell'isola parallela
all'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999
U LUNGHEZZA 2º LATO Q283: lunghezza dell'isola parallela
all'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
