294 Cicli: conversioni di coordinate
1
1
.8 F
A
T
T
ORE SCALA A
S
SE (ciclo
26)
Parametri ciclo
U ASSE E FATTORE : selezionare tramite softkey l'asse/gli
assi delle coordinate e inserire il fattore/i fattori
dell’allungamento o della compressione specifica per
asse. Campo di immissione da 0,000000 a 99,999999

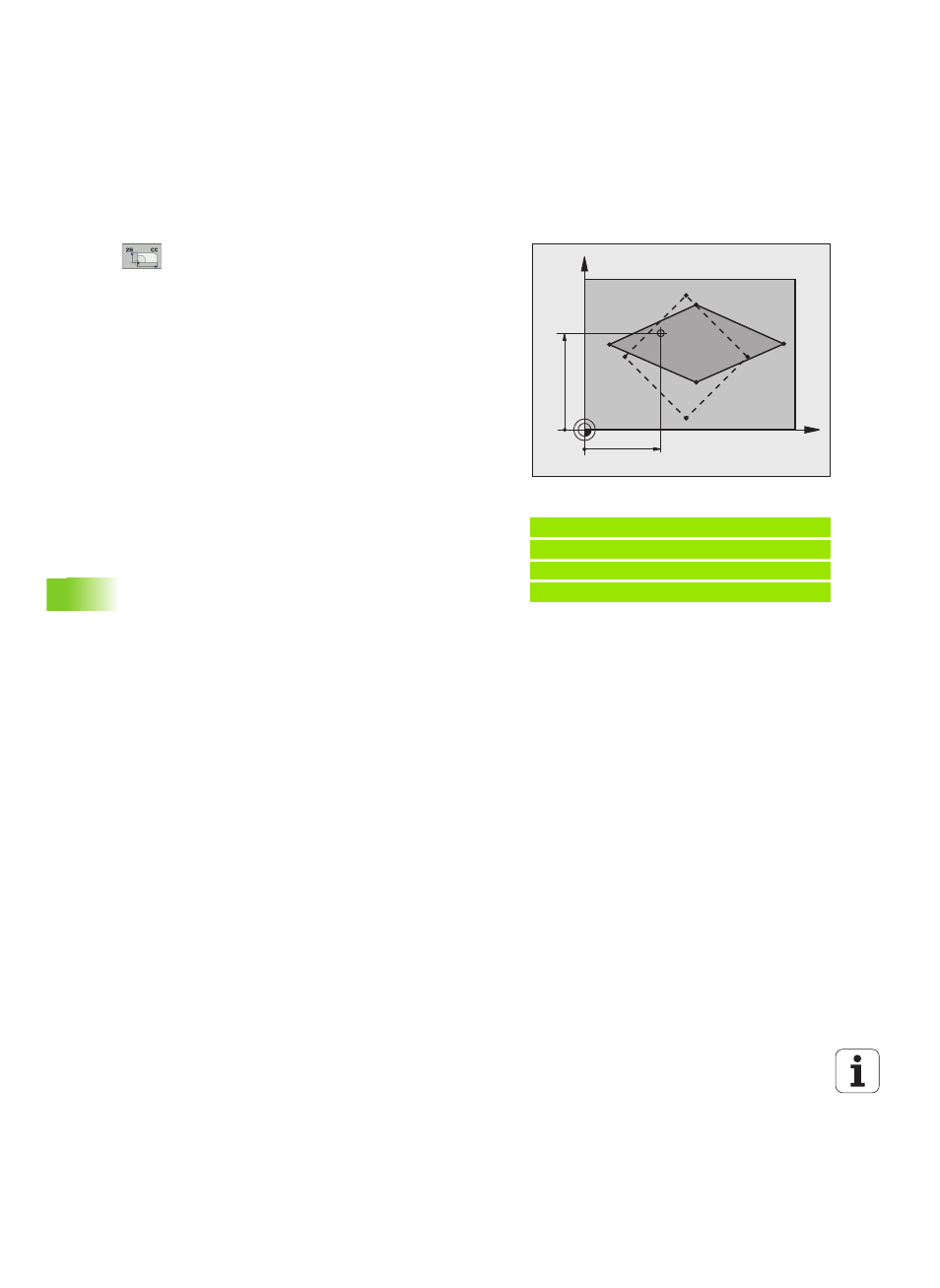

U COORDINATE DEL CENTRO : centro dell'allungamento o
della compressione specifica per asse Campo di
immissione da -99999,9999 a 99999,9999
Esempio: blocchi NC
25 CALL LBL 1
26 CYCL DEF 26.0 FATTORE SCALA ASSE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
15
X
Y
20
CC
