HEIDENHAIN iTNC 530 323
12.7 T
O
RNITURA IN INTERPOLAZIONE (opzione
sof
tw
a
re
, ciclo 290,
DIN/ISO:
G290)

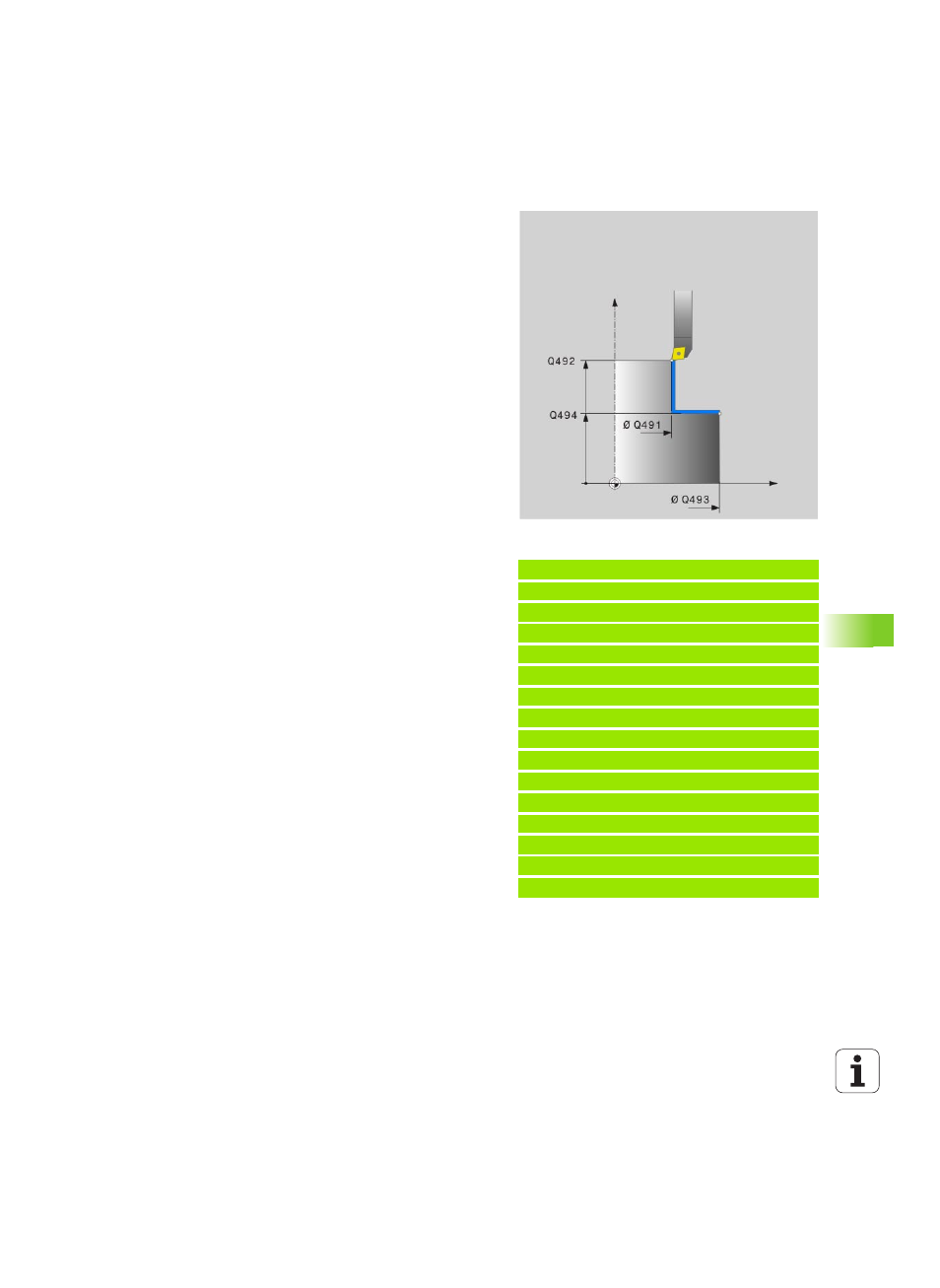

U DIAMETRO AVVIO PROFILO Q491 (in valore assoluto):
spigolo del punto di partenza in X, inserire il diametro.
Campo di immissione da -99999,9999 a 99999,9999
U AVVIO PROFILO Z Q492 (in valore assoluto): spigolo del
punto di partenza in Z. Campo di immissione da
-99999,9999 a 99999,9999
U DIAMETRO FINE PROFILO Q493 (in valore assoluto):
spigolo del punto finale in X, inserire il diametro.
Campo di immissione da -99999,9999 a 99999,9999
U FINE PROFILO Z Q494 (in valore assoluto): spigolo del
punto finale in Z. Campo di immissione da
-99999,9999 a 99999,9999
U ANGOLO SUPERFICIE PERIMETRALE Q495: angolo della
prima superficie da lavorare in gradi. Campo di
immissione da -179,999 a 179,999
U ANGOLO SUPERFICIE PIANA Q496: angolo della seconda
superficie da lavorare in gradi. Campo di immissione
da -179,999 a 179,999
U RAGGIO ANGOLO PROFILO Q500: arrotondamento
dell'angolo tra le superfici da lavorare. Campo di
immissione da 0 a 999.999
Esempio: blocchi NC
62 CYCL DEF 225 INCISIONE
Q200=2 ;DISTANZA SICUREZZA
Q445=+50 ;ALTEZZA DI SICUREZZA
Q336=0 ;ANGOLO PER MANDRINO
Q440=20 ;VEL. TAGLIO
Q441=0.75 ;INCREMENTO
Q442=+0 ;ANGOLO DI PARTENZA
Q443=-1 ;DIR. LAVORAZ.
Q444=+6 ;ASSE INTERP.
Q491=+25 ;DIAM. AVVIO PROFILO
Q492=+0 ;AVVIO PROFILO Z
Q493=+50 ;FINE PROFILO X
Q494=-45 ;FINE PROFILO Z
Q495=+0 ;ANGOLO SUP. PERIMETRALE
Q496=+0 ;ANGOLO SUPERFICIE PIANA
Q500=4.5 ;RAGGIO ANGOLO PROFILO
