192 Cicli di lavorazione: profilo tasca, profili sagomati
7.
3 Pr
ofili so
vr
apposti

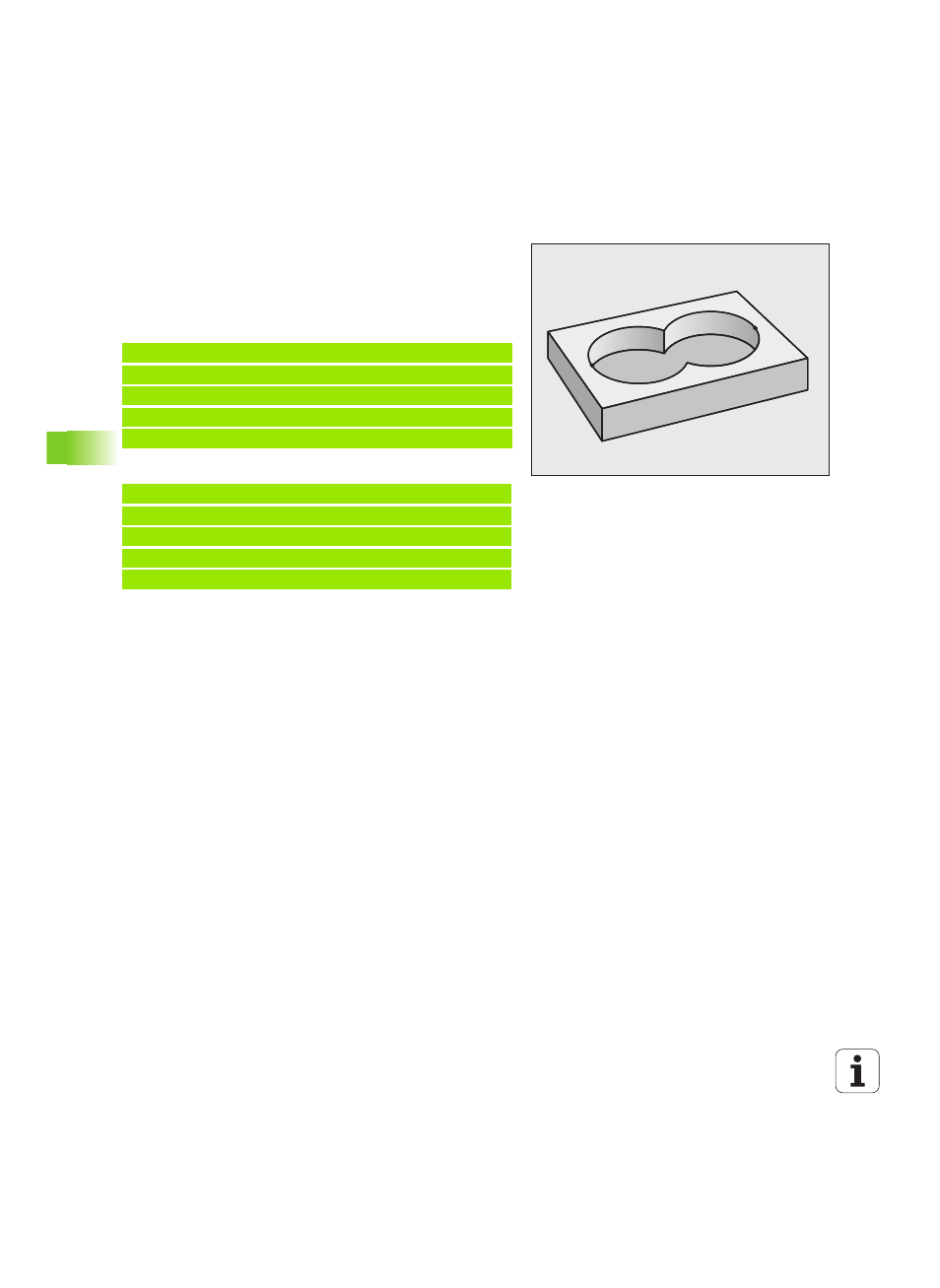

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere tasche.
„ La prima tasca (nel ciclo 14) deve iniziare al di fuori della seconda.
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
