472 Cicli di tastatura: funzioni speciali
1
7.8 CALIBRAZIONE TS (c
iclo 460, DIN/ISO: G460)
17.8 CALIBRAZIONE TS (ciclo 460,
DIN/ISO: G460)
Esecuzione del ciclo

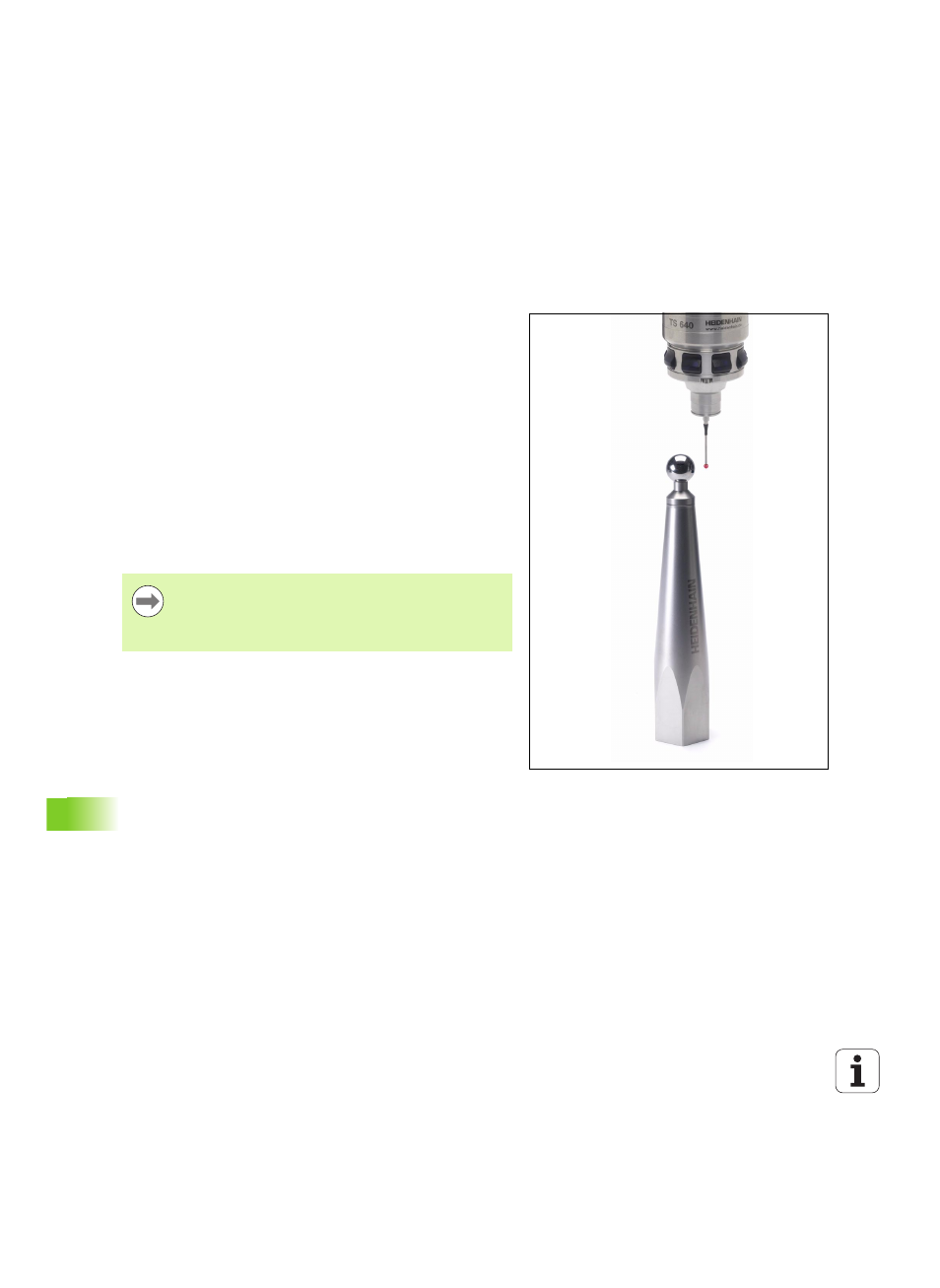

Il ciclo 460 consente di calibrare automaticamente un sistema di
tastatura 3D digitale con una sfera calibratrice esatta. È possibile
eseguire solo la calibrazione del raggio oppure la calibrazione del
raggio e della lunghezza.
1 Serrare la sfera calibratrice, facendo attenzione a evitare le
collisioni
2 Posizionare il sistema di tastatura nell'asse del tastatore sulla sfera
calibratrice e nel piano di lavoro approssimativamente nel centro
della sfera
3 Il primo movimento del ciclo viene eseguito nella direzione
negativa dell'asse del tastatore
4 Quindi il ciclo determina il centro esatto della sfera nell'asse del
tastatore
Per la programmazione
Prima della programmazione
Preposizionare il sistema di tastatura nel programma in
modo tale che si trovi approssimativamente sul centro
della sfera.
