.5 FRESA
T
URA A SPIANARE
(ciclo
232, DIN/ISO: G232)
Per la programmazione
Parametri ciclo
U STRATEGIA LAVORAZIONE (0/1/2) Q389: definisce il
modo in cui il TNC deve lavorare la superficie:
0: lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1: lavorazione a greca, accostamento laterale con
avanzamento di fresatura all'interno della superficie
da lavorare
2: lavorazione a linee, ritorno e accostamento laterale
con avanzamento di posizionamento
U PUNTO DI PARTENZA 1º ASSE Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
lavorare nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
coordinata della superficie del pezzo, a partire dalla
quale vengono calcolati gli accostamenti. Campo di
immissione da -99999,9999 a 99999,9999
U PUNTO FINALE 3º ASSE Q386 (in valore assoluto):
coordinata nell'asse del mandrino, su cui la superficie
deve essere fresata a spianare. Campo di immissione
da -99999,9999 a 99999,9999
U LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse principale del piano di lavoro. Attraverso il
segno, è possibile definire la direzione della prima
traiettoria di fresatura riferita al Punto di partenza 1º
asse
. Campo di immissione da -99999,9999 a
99999,9999
U LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse secondario del piano di lavoro. Attraverso il
segno, è possibile definire la direzione del primo
accostamento trasversale riferito al Punto di
partenza 2º asse
. Campo di immissione da
-99999,9999 a 99999,9999
Inserire la 2° distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.

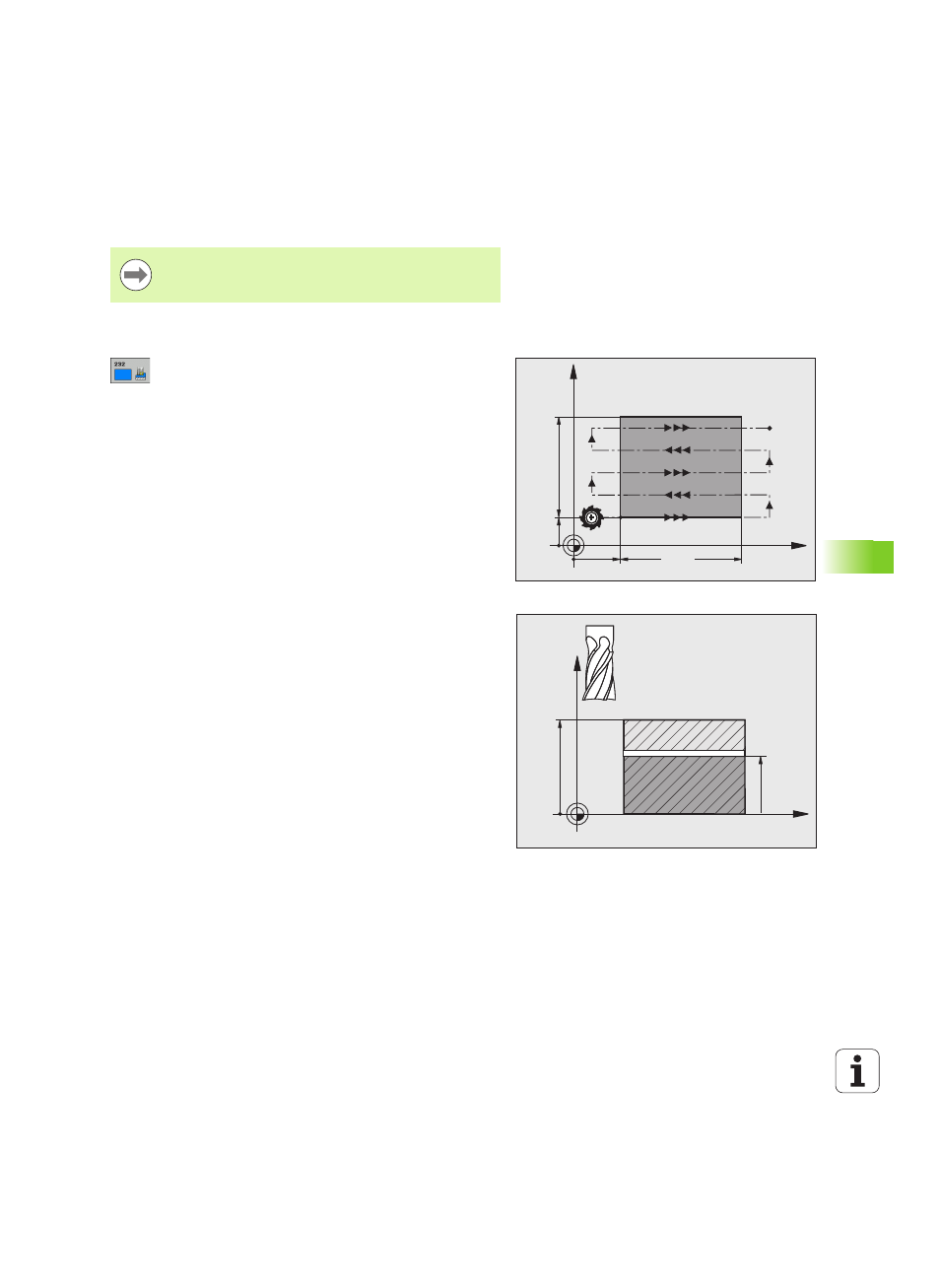

X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
