HEIDENHAIN iTNC 530 417
16.1
0 MISURAZIONE ES
TERNA IS

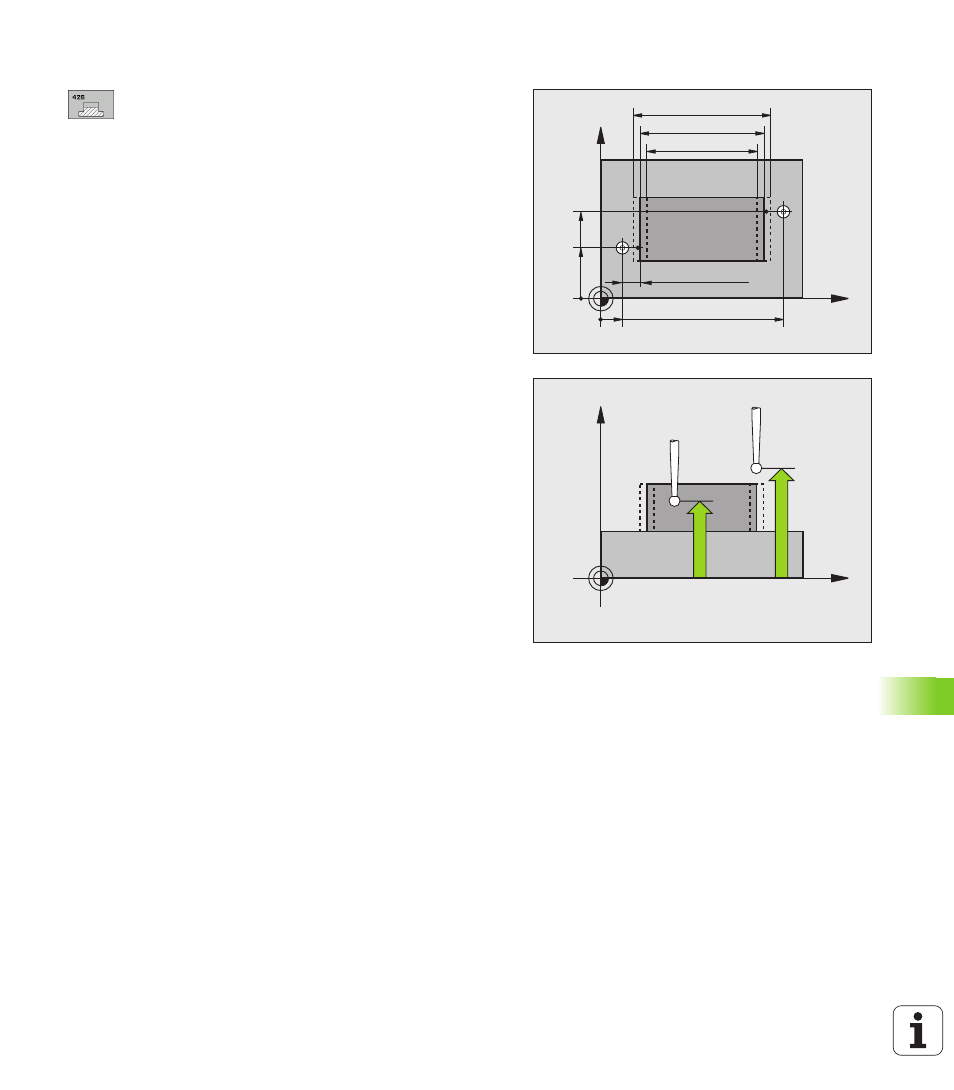

OLA (ciclo 426, DIN/ISO: G426)
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 2° PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 2° PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U ASSE MISURATO Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare. Campo di immissione da 0 a
99999,9999
U LIMITE MAX DIMENSIONE Q288: lunghezza massima
ammessa. Campo di immissione da 0 a 99999,9999
U LIMITE MINIMO DIMENSIONE Q289: lunghezza minima
ammessa. Campo di immissione da 0 a 99999,9999
MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
X
Z
Q260
Q261
