256 Cicli di lavorazione: spianatura
1
0
.5 FRESA
T
URA A SPIANARE
(ciclo 232, DIN/ISO: G232)

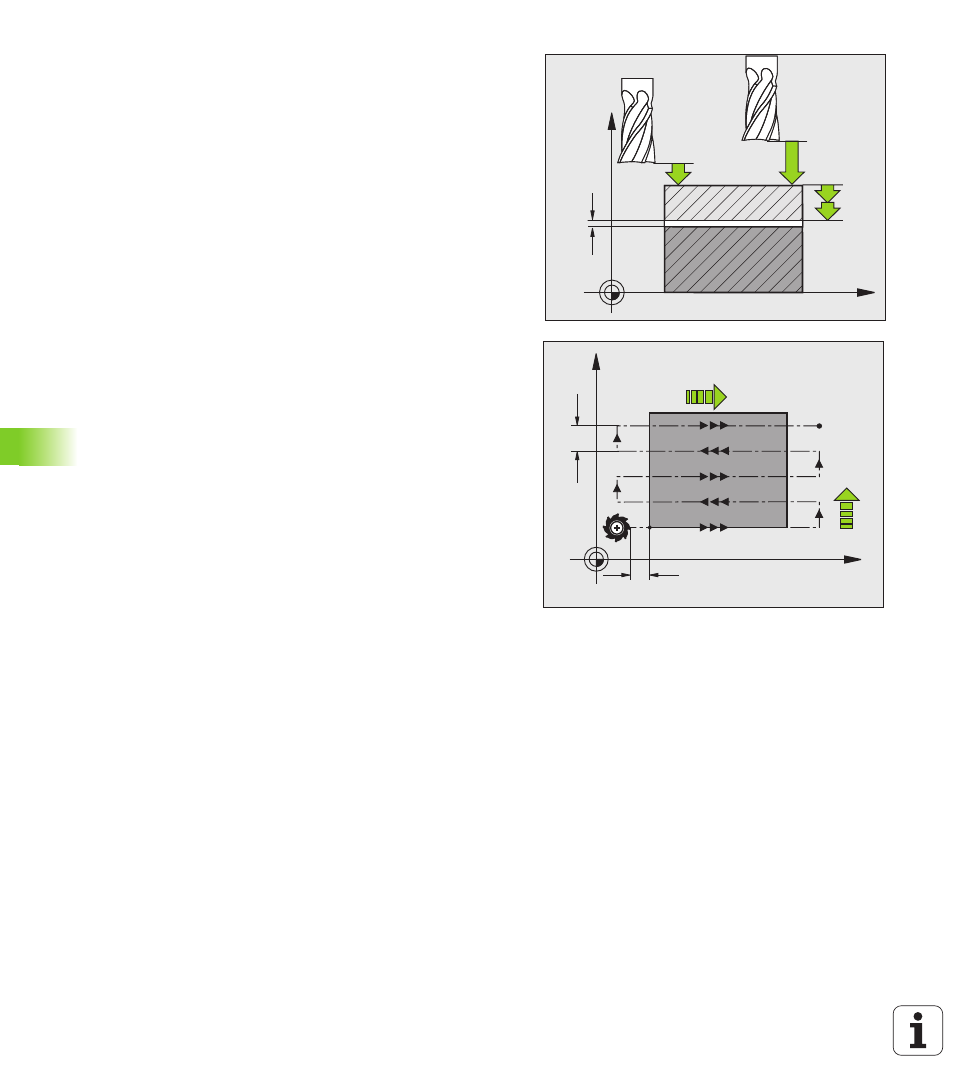

U PROFONDITÀ MASSIMA INCREMENTO Q202 (in valore
incrementale): quota di accostamento massima
dell'utensile. Il TNC calcola la profondità incremento
effettiva dalla differenza tra punto finale e punto di
partenza nell'asse utensile – tenendo conto del
sovrametallo per finitura – in modo eseguire la
lavorazione sempre con la stessa profondità
incremento. Campo di immissione da 0 a 99999,9999
U SOVRAMETALLO PROFONDITÀ Q369 (in valore
incrementale): valore con cui deve essere eseguito
l'ultimo accostamento. Campo di immissione da 0 a
99999,9999
U MAX. FATTORE SOVRAPP. TRAIETT. Q370: massimo
accostamento laterale k. Il TNC calcola
l'accostamento laterale effettivo dalla 2ª lunghezza
laterale (Q219) e dal raggio utensile, in modo da
eseguire la lavorazione con accostamento laterale
costante. Se nella tabella utensili è stato inserito un
raggio R2 (ad es. raggio dell’inserto usando un
utensile con tagliente frontale), il TNC riduce in modo
corrispondente l'accostamento laterale. Campo di
immissione da 0,1 a 1,9999, in alternativa PREDEF
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ
U AVANZAMENTO FINITURA Q385: velocità di
spostamento dell'utensile durante la fresatura
dell'ultimo accostamento in mm/min. Campo di
immissione da 0 a 99999,9999, in alternativa FAUTO,
FU
, FZ
U AVANZAMENTO AVVICINAMENTO Q253: velocità di
spostamento dell'utensile durante l'avvicinamento
alla posizione di partenza e durante lo spostamento
sulla riga successiva in mm/min; se lo spostamento
trasversale avviene nel materiale (Q389=1), il TNC
esegue l'accostamento trasversale con avanzamento
di fresatura Q207. Campo di immissione da 0 a
99999,9999, in alternativa FMAX, FAUTO, PREDEF
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
