15.7 ORIGINE ES
TERNA DI CER
C
H
IO (ciclo 413, DIN/ISO: G413)
15.7 ORIGINE ESTERNA DI CERCHIO
(ciclo 413, DIN/ISO: G413)
Esecuzione del ciclo
Il ciclo di tastatura 413 rileva il centro di un'isola circolare e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 308) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
334) e salva i valori reali nei parametri Q presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore

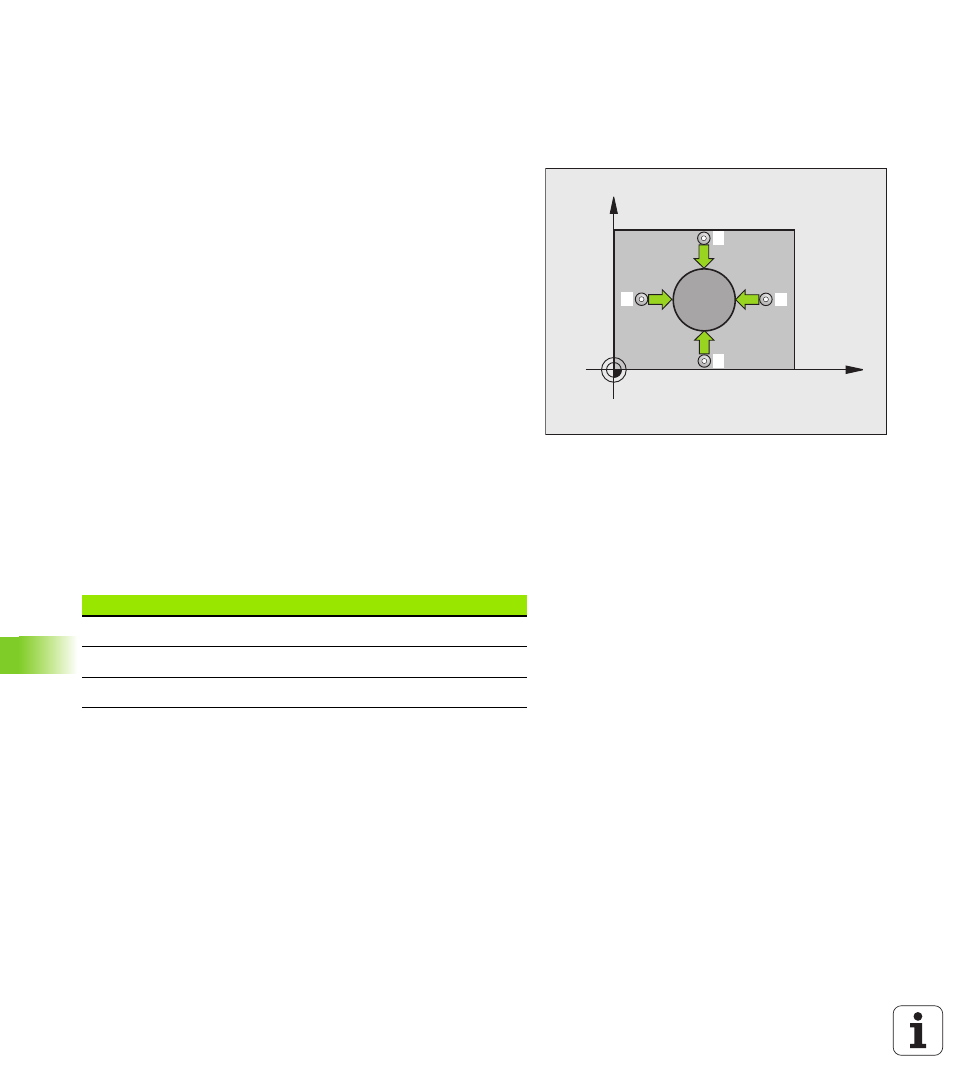

X
Y
1
2
4
3
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
