232 Cicli di lavorazione: profilo tasca con formula del profilo
9.1 Cicli SL con f
o
rm
ula del pr
ofilo complessa
Selezione del programma con le definizioni del
profilo
Selezionare con la funzione SEL CONTOUR un programma con le
definizioni del profilo, da cui il TNC deve prelevare le descrizioni del
profilo:

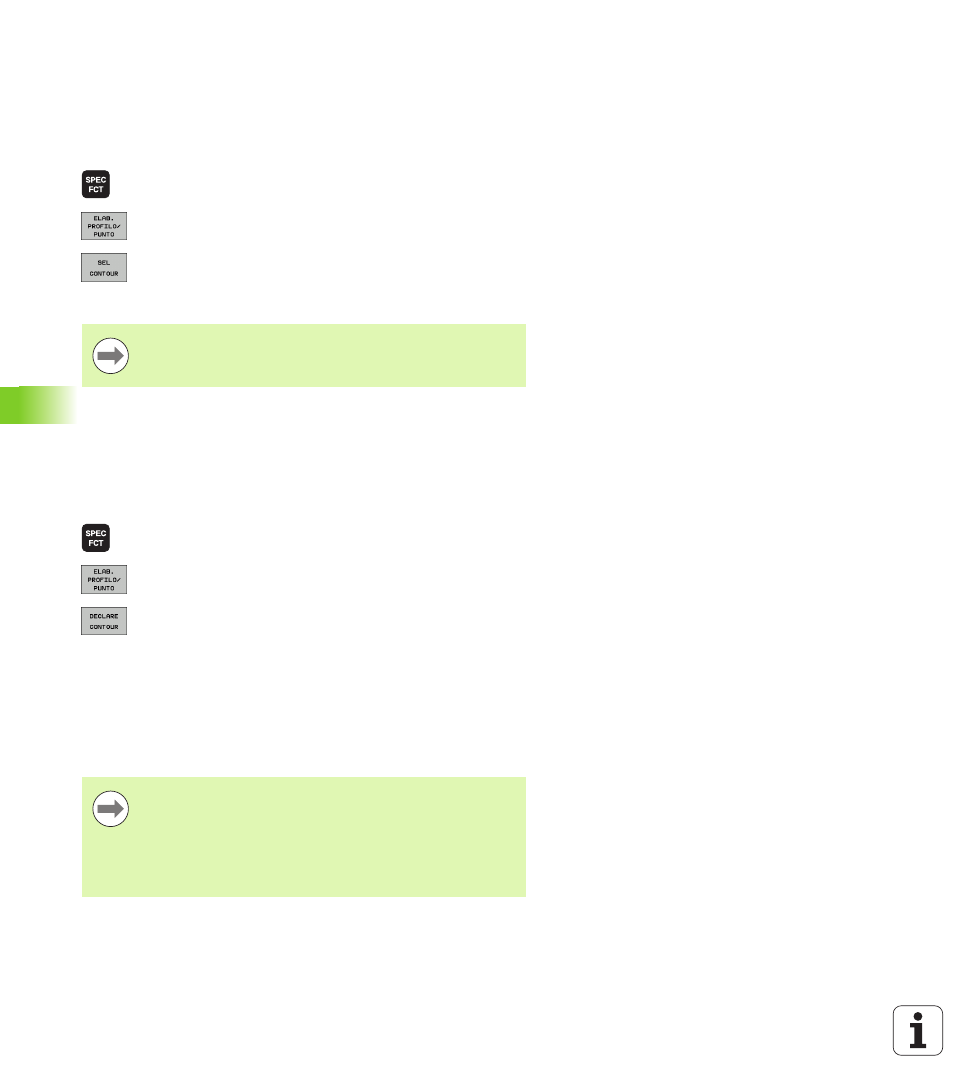

U Visualizzare il livello softkey con le funzioni speciali
U Selezionare il menu delle funzioni per la lavorazione di
profili e di punti
U Premere il softkey SEL CONTOUR
U Inserire il nome completo del programma con le
definizioni del profilo, confermare con il tasto END
Definizione delle descrizioni del profilo
Con la funzione DECLARE CONTOUR inserire in un programma il percorso
per i programmi da cui il TNC deve prelevare le descrizioni del profilo.
Inoltre si può selezionare per questa descrizione del profilo una
profondità separata (funzione FCL 2):
U Visualizzare il livello softkey con le funzioni speciali
U Selezionare il menu delle funzioni per la lavorazione di
profili e di punti
U Premere il softkey DECLARE CONTOUR
U Inserire il numero dell’identificatore di profilo QC,
confermare con il tasto ENT
U Inserire il nome completo del programma con la
descrizione del profilo, confermare con il tasto END,
oppure se si vuole
U Definire una profondità separata per il profilo
selezionato
Programmare il blocco SEL CONTOUR prima dei cicli SL. Il
ciclo 14 PROFILO non è più necessario se si utilizza SEL
CONTOUR
.
Con gli identificatori di profilo QC indicati, i diversi profili
possono essere calcolati reciprocamente nella formula del
profilo
Se si utilizzano profili con profondità separata, si deve
assegnare una profondità a tutti i segmenti di profilo
(assegnare eventualmente la profondità 0).
