HEIDENHAIN iTNC 530 227
8.6 Esempi di pr
ogr
ammazione

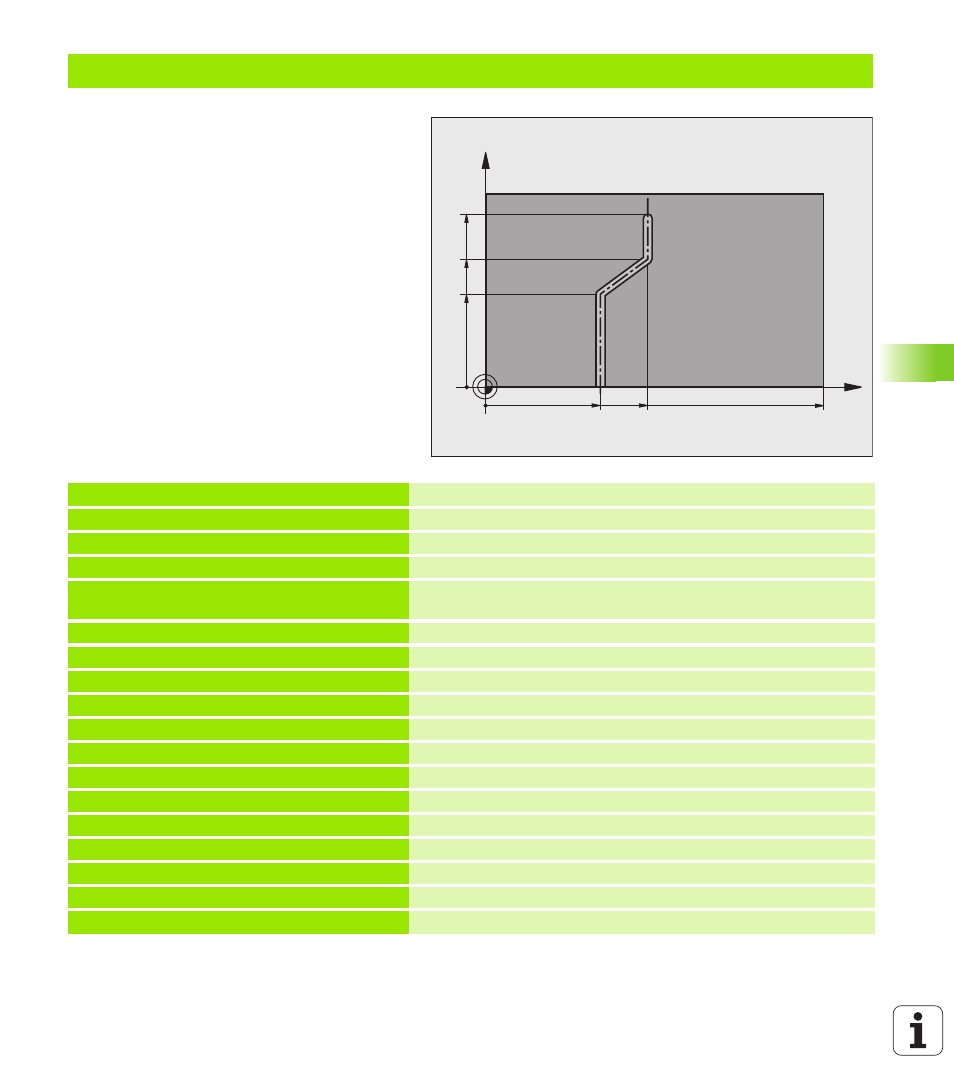

Esempio: superficie cilindrica con ciclo 28
Avvertenze:
„ Macchina con testa B e tavola C
„ Cilindro serrato centralmente sulla tavola rota
„ L'origine si trova al centro della tavola rotante
„ Descrizione della traiettoria del centro nel
sottoprogramma del profilo
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000 Chiamata utensile, asse utensile Y, diametro 7
2 L Z+250 R0 FMAX Disimpegno utensile
3 L X+50 Y+0 R0 FMAX Posizionamento dell'utensile al centro della tavola rotante
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN FMAX Orientamento
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 28 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITÀ FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=-4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
Q20=10 ;LARGHEZZA SCANALATURA
Q21=0.02 ;TOLLERANZA Ripassatura attiva
C
Z
157
52.5
40
35
60
70
