HEIDENHAIN iTNC 530 351

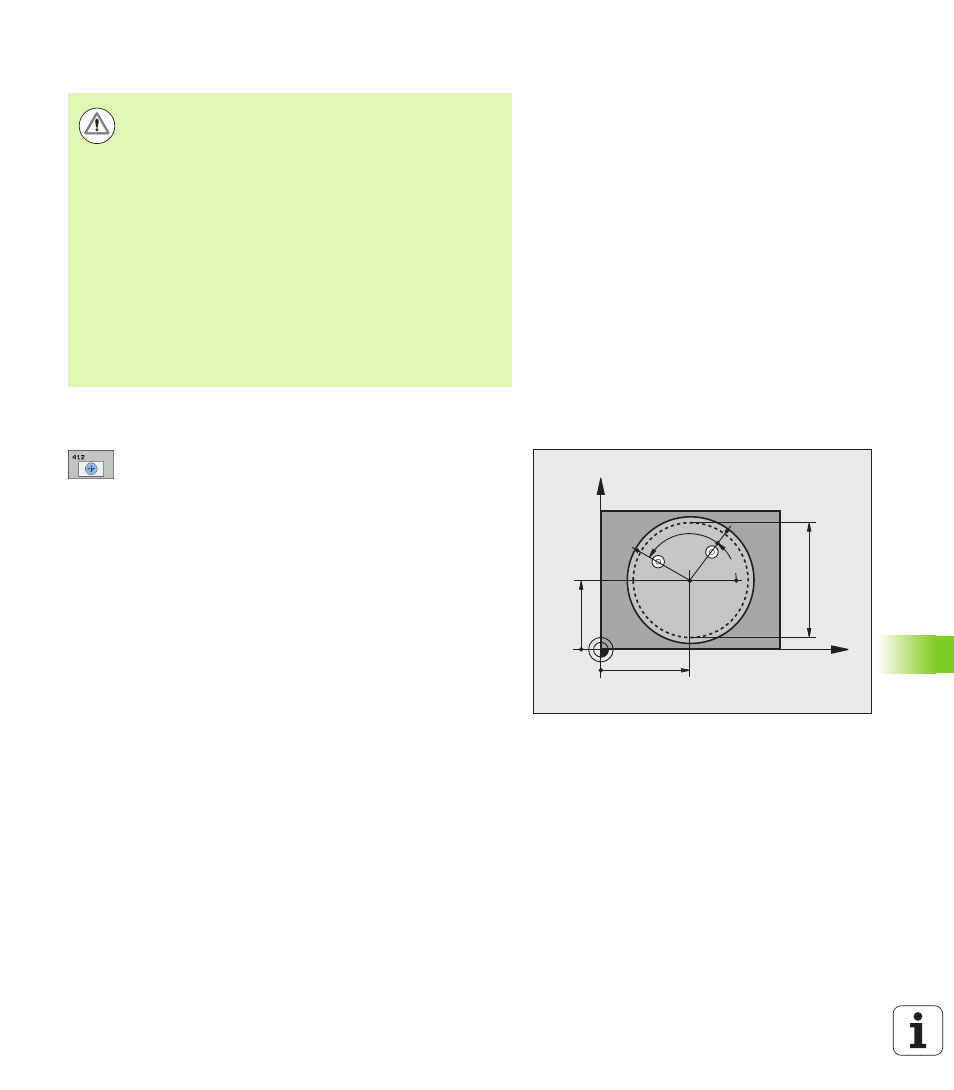

15.6 ORIGINE INTERNA DI CER
C
HIO (ciclo 412, DIN/ISO: G412)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro della
tasca nell'asse principale nel piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
della tasca nell'asse secondario nel piano di
lavoro Programmando Q322 = 0 il TNC allinea il
centro del foro sull'asse Y positivo;
programmando Q322 diverso da 0, il TNC allinea
il centro del foro sulla posizione nominale. Campo
di immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro approssimativo
della tasca circolare (del foro). Introdurre un valore
approssimato per difetto. Campo di immissione da
0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare. Campo di immissione da -360,0000 a
360,0000
U ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un passo angolare inferiore a 90°.
Campo di immissione da -120,0000 a 120,0000
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale della tasca (del foro) un valore
approssimato per difetto.
Quando le dimensioni della tasca e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della tasca. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i quattro punti da misurare.
Più piccolo è il passo angolare Q247 programmato, tanto
più impreciso sarà il calcolo del TNC per l'origine. Valore
minimo di immissione: 5°.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q322
Q321
Q262
Q325
Q247
