16.7 MISURAZIONE INTERNA RET
T
ANGOL
O
(ciclo 423, DIN/ISO: G423)

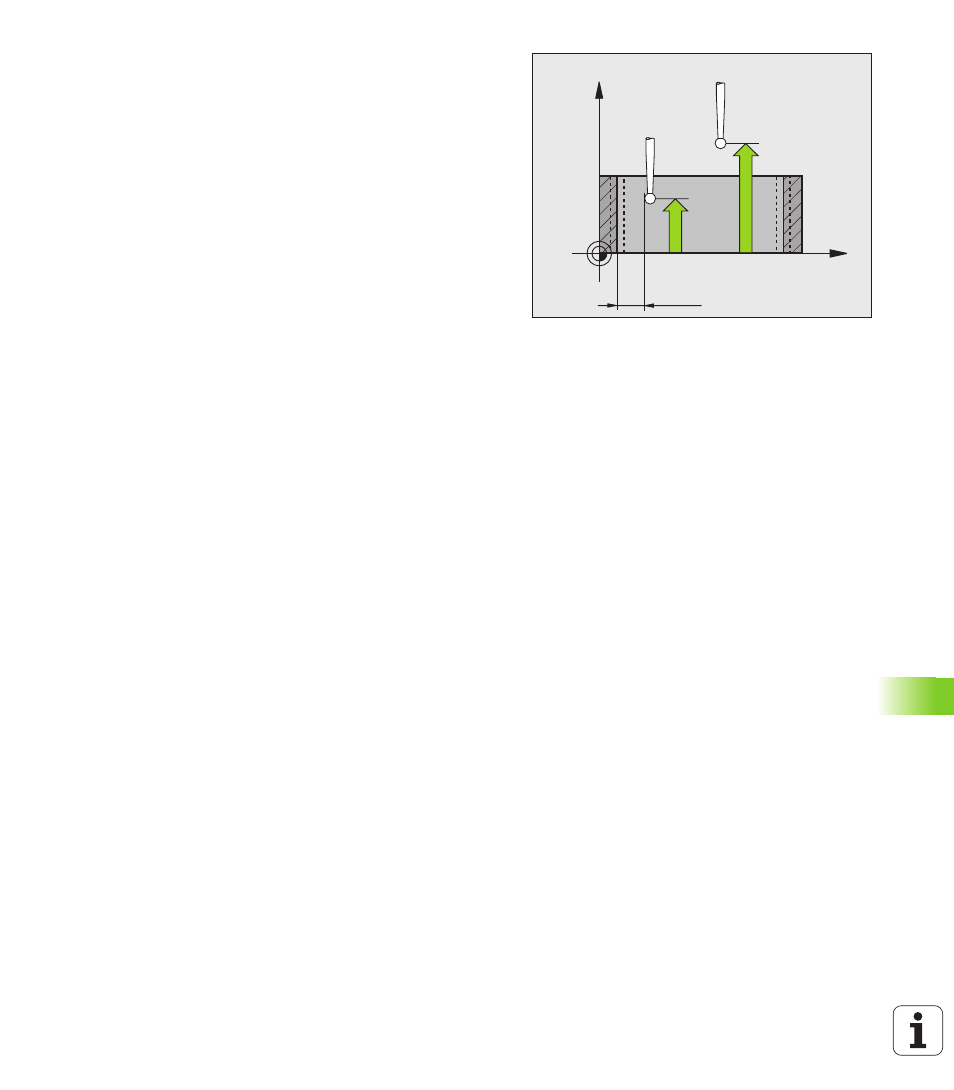

U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
U LIMITE MAX LUNG. ASSE PRIMARIO Q284: lunghezza
massima ammessa per la tasca. Campo di
immissione da 0 a 99999,9999
U LIMITE MIN LUNG. ASSE PRIMARIO Q285: lunghezza
minima ammessa per la tasca. Campo di immissione
da 0 a 99999,9999
U LIMITE MAX LUNG. LATO SECOND. Q286: larghezza
massima ammessa per la tasca. Campo di
immissione da 0 a 99999,9999
U LIMITE MIN LUNG. LATO SECOND. Q287: larghezza
minima ammessa per la tasca. Campo di immissione
da 0 a 99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Z
Q261
Q260
MP6140
+
Q320
