HEIDENHAIN iTNC 530 335
15.2 ORIGINE SU CENTR
O
SCANALA
TURA (ciclo 408, DIN/ISO: G408,
funzione FCL 3)
15.2 ORIGINE SU CENTRO
SCANALATURA (ciclo 408,
DIN/ISO: G408, funzione FCL 3)
Esecuzione del ciclo

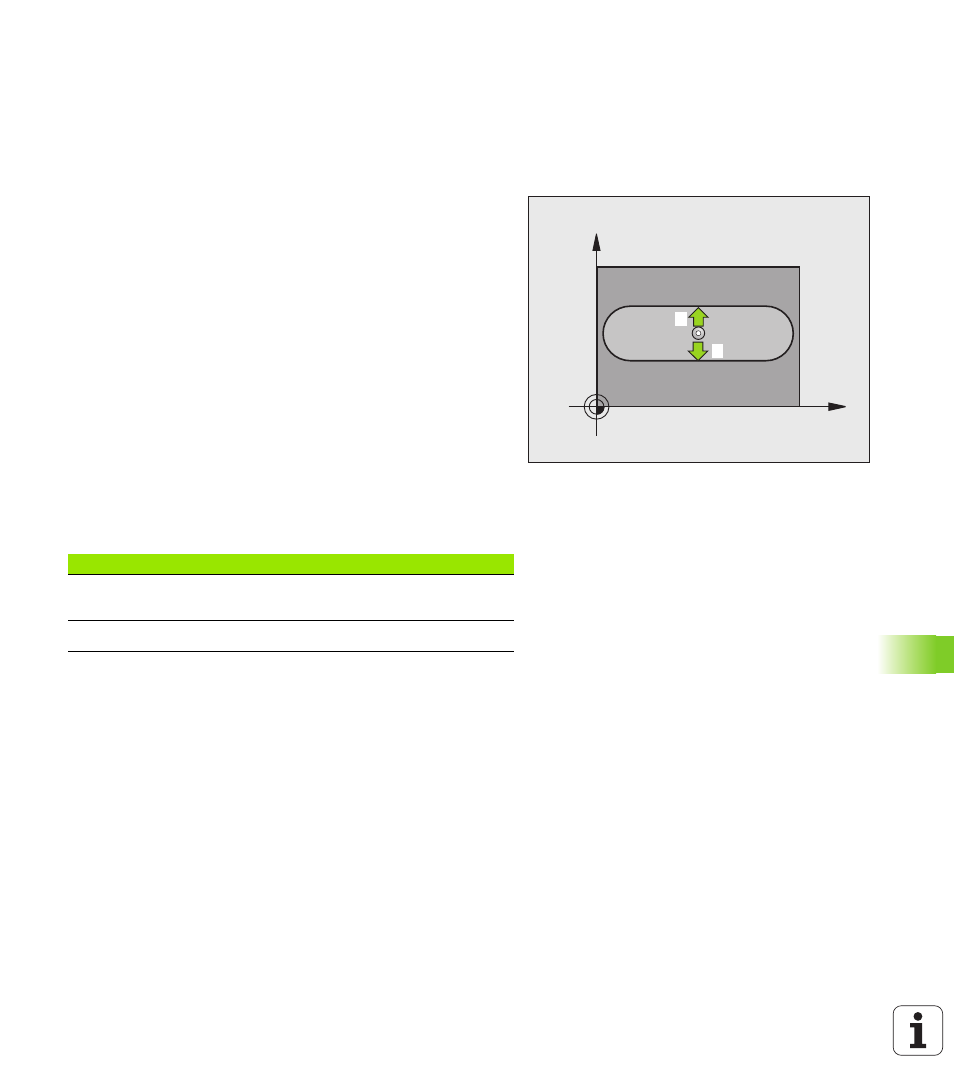

Il ciclo di tastatura 408 rileva il centro di una scanalatura e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 308) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
334) e salva i valori reali nei parametri Q presentati di seguito
5 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
Numero parametro Significato
Q166 Valore reale larghezza scanalatura
misurata
Q157 Valore reale posizione asse centrale
