HEIDENHAIN iTNC 530 161
5.6 ISOLA RET
T
ANGOLARE
(ciclo 256, DIN/ISO: G256)
U AVANZAM. FRESATURA Q207: velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU
, FZ
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF

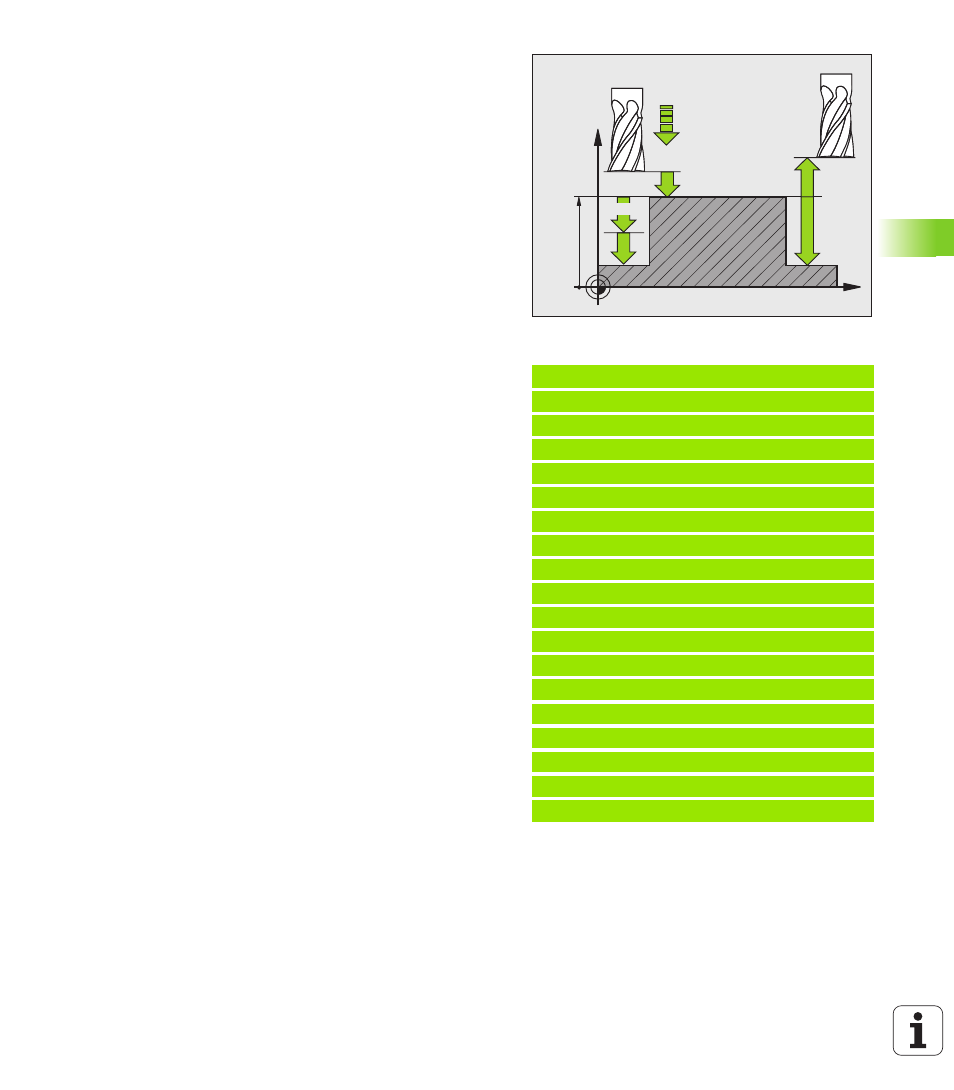

U PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo dell'isola. Campo di
immissione da -99999,9999 a 99999,9999
U PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FMAX, FAUTO, FU, FZ
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x raggio
utensile dà l'accostamento laterale k. Campo di
immissione da 0,1 a 1,9999, in alternativa PREDEF
Esempio: blocchi NC
8 CYCL DEF 256 ISOLA RETTANGOLARE
Q218=60 ;LUNGHEZZA 1º LATO
Q424=74 ;QUOTA PEZZO GREZZO 1
Q219=40 ;LUNGHEZZA 2º LATO
Q425=60 ;QUOTA PEZZO GREZZO 2
Q220=5 ;RAGGIO SPIGOLO
Q368=0.2 ;SOVRAM. LATERALE
Q224=+0 ;ANGOLO DI ROTAZIONE
Q367=0 ;POSIZIONE ISOLA
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
