HEIDENHAIN iTNC 530 303
13.1 Pr
incipi g
e
ner
a
li r
e
lativi ai cicli di tastat
ur
a
Cicli di tastatura nei modi operativi
Funzionamento e Volantino elettronico
Il TNC mette a disposizione nei modi operativi Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che consentono:
„ la calibrazione del sistema di tastatura
„ la compensazione di posizioni oblique del pezzo
„ la definizione origine
Cicli di tastatura per la modalità automatica
Oltre ai cicli di tastatura gestiti nei modi operativi Funzionamento
manuale e Volantino elettronico, il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:
„ Calibrazione del sistema di tastatura digitale (capitolo 3)
„ Compensazione di posizioni oblique del pezzo (capitolo 3)
„ Impostazione delle origini (capitolo 3)
„ Controllo automatico del pezzo (capitolo 3)
„ Misurazione automatica dell'utensile (capitolo 4)
L'impiego del sistema di tastatura viene programmato nel modo
operativo Editing programma con il tasto TOUCH PROBE. Utilizzare i
cicli di tastatura con numeri superiori a 400, così come i più recenti cicli
di lavorazione, e utilizzare parametri Q quali parametri di trasmissione.
I parametri che vengono utilizzati dal TNC in diversi cicli con la stessa
funzione, hanno sempre lo stesso numero: ad es. Q260 è sempre la
distanza di sicurezza, Q261 è l'altezza di misura ecc.

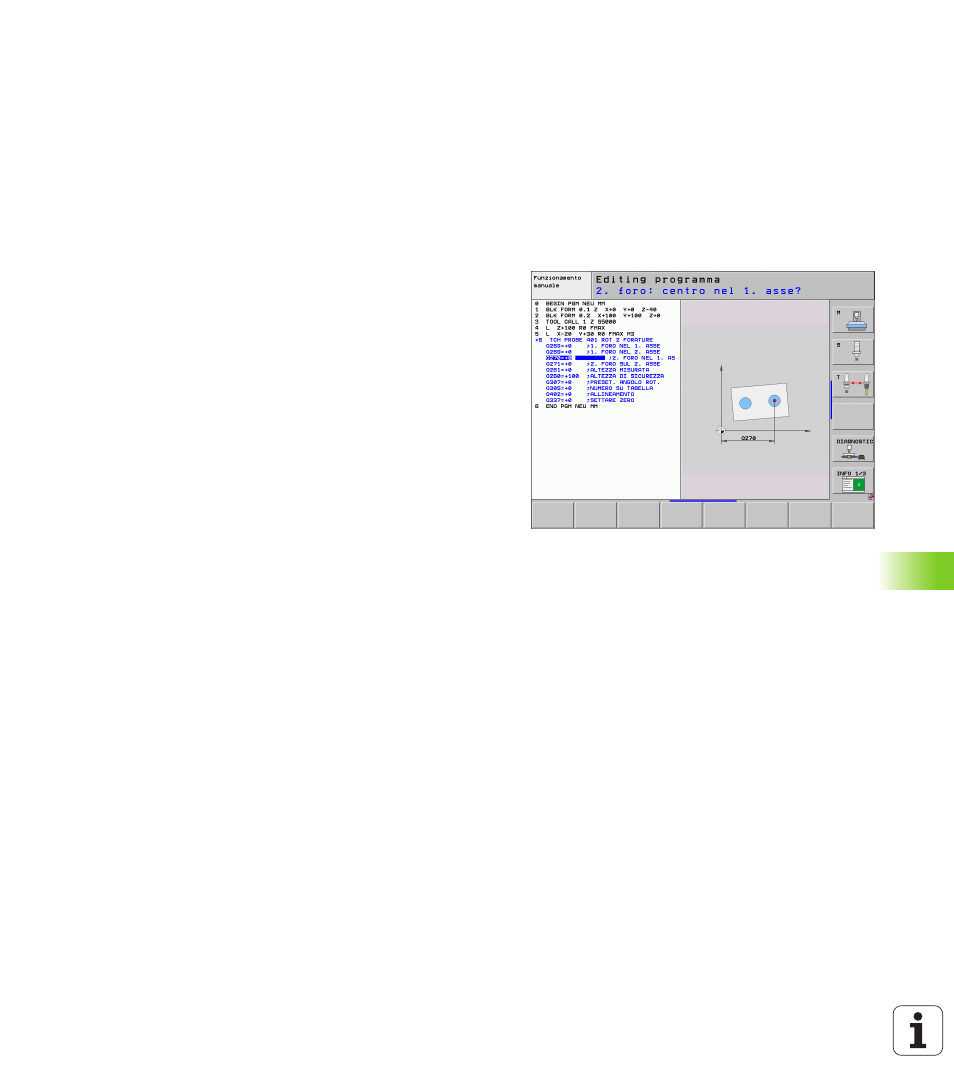

Per agevolare la programmazione, il TNC visualizza un'immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre è visualizzato con un'immagine univoca
(vedere figura a destra).
