88 3 Posizionamento con inserimento manuale
3.1 Pr
ogr
a
mmazione ed esecuzione di la
v
o
ra
zioni semplici
3.1 Programmazione ed
esecuzione di lavorazioni
semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo POSIZIONAMENTO CON INSERIMENTO
MANUALE. In questo modo operativo si possono introdurre nel
formato HEIDENHAIN un testo in chiaro o secondo DIN/ISO un breve
programma ed eseguirlo direttamente. Possono essere chiamati
anche i cicli del TNC. Il programma viene memorizzato nel file $MDI. Il
POSIZIONAMENTO CON INSERIMENTO MANUALE consente anche
l'attivazione della visualizzazione di stato supplementare.
Posizionamento con inserimento manuale
Selezionare il modo operativo POSIZIONAMENTO
CON INTRODUZIONE MANUALE DATI.
Programmare il file $MDI secondo necessità
Avviare l'esecuzione del programma: tasto esterno
START

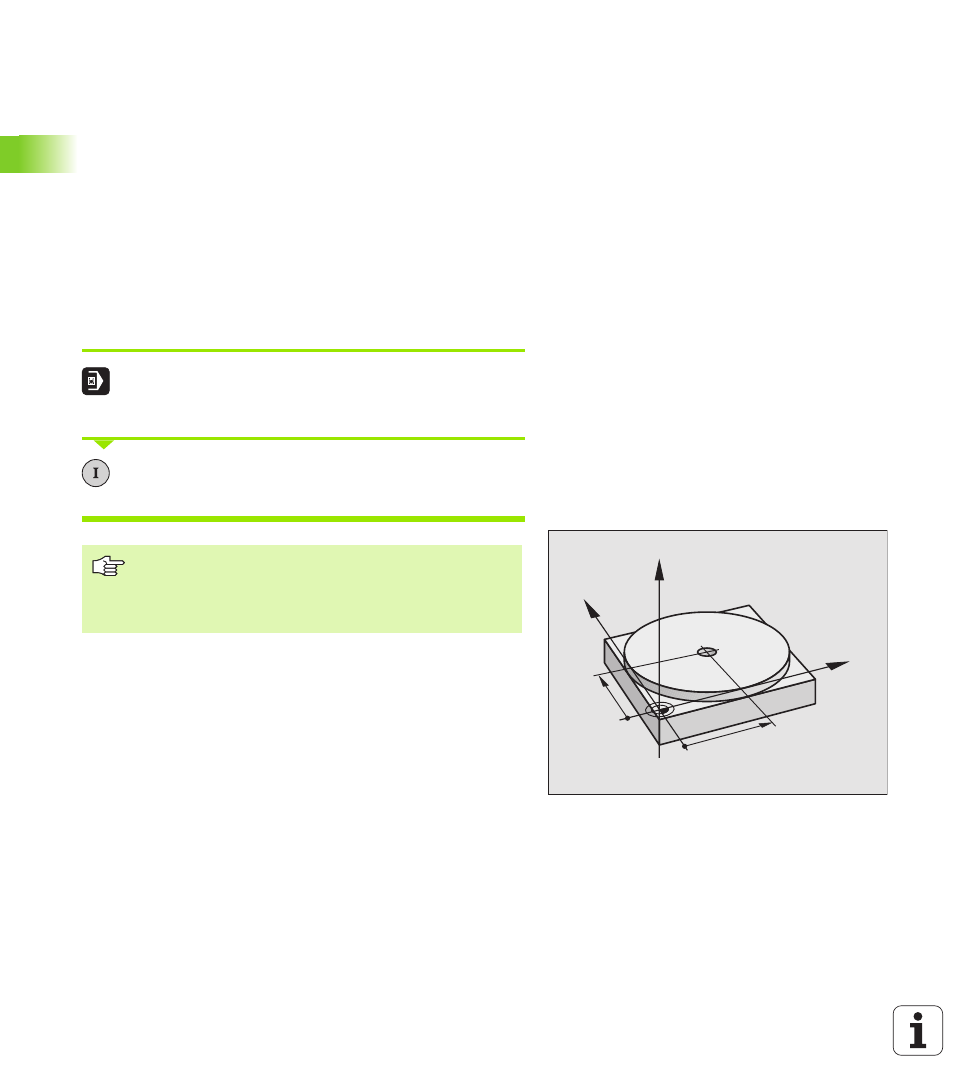

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.
Limitazione
La grafica di programmazione e la grafica di esecuzione
del programma non sono disponibili. Il file $MDI non deve
contenere alcuna chiamata di programma (%).
Y
X
Z
50
50
