224 6 Programmazione: Programmazione profili
6.6 Gener
a
zione di pr
ogr
ammi di pr
of
ilo da dati DXF (opzione sof
tw
a
re
)
6.6 Generazione di programmi di
profilo da dati DXF (opzione
software)
Impiego
I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarne profili e memorizzare questi ultimi
sotto forma d programmi con dialogo in chiaro. I programmi con
dialogo in chiaro così ottenuti possono essere lavorati anche su
controlli TNC meno recenti, poiché i programmi di profilo contengono
solo blocchi L e CC/CP.
Se si elaborano i file DXF nel modo operativo Memorizzazione/editing
programma
, il TNC genera programmi di profilo con estensione di file
.H . Se si elaborano i file DXF nel modo operativo smarT.NC, il TNC
genera programmi di profilo con estensione di file .HC.
Apertura di un file DXF
8 Selezionare il modo operativo MEMORIZZAZIONE/
EDITING
8 Selezionare la Gestione file dati
8 Selezionare il menu softkey per la selezione dei tipi di
file da visualizzare: Premere il softkey SELEZIONE
TIPO
8 Visualizzare tutti i file DXF: Premere il softkey
VISUALIZZA DXF
8 Selezionare la directory in cui è memorizzato il file DXF

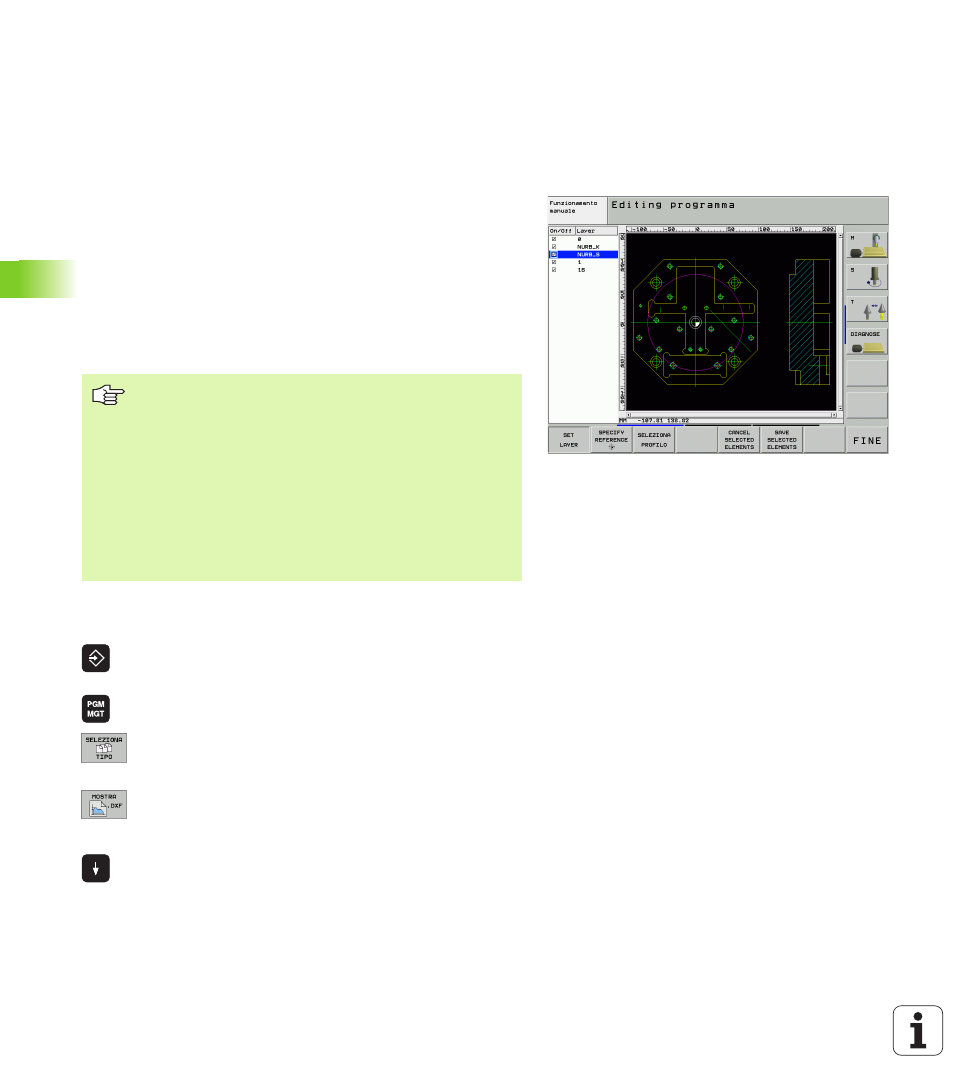

8 Selezionare il file DXF desiderato, confermare con il
tasto ENT: Il TNC avvia il converter DXF e visualizza
sullo schermo il contenuto del file DXF. Nella finestra
sinistra il TNC visualizza i cosiddetti layer (livelli), nella
finestra destra il disegno
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
I seguenti elementi DXF sono selezionabili come profilo:
„ LINE (retta)
„ CIRCLE (cerchio completo)
„ ARC (cerchio parziale)
