HEIDENHAIN iTNC 530 569
13.1
0
Selezione dell'indicazione di posizione
13.10 Selezione dell'indicazione di
posizione
Impiego
Nel FUNZIONAMENTO MANUALE e per i modi operativi di
esecuzione del programma si può intervenire sulla visualizzazione
delle coordinate:

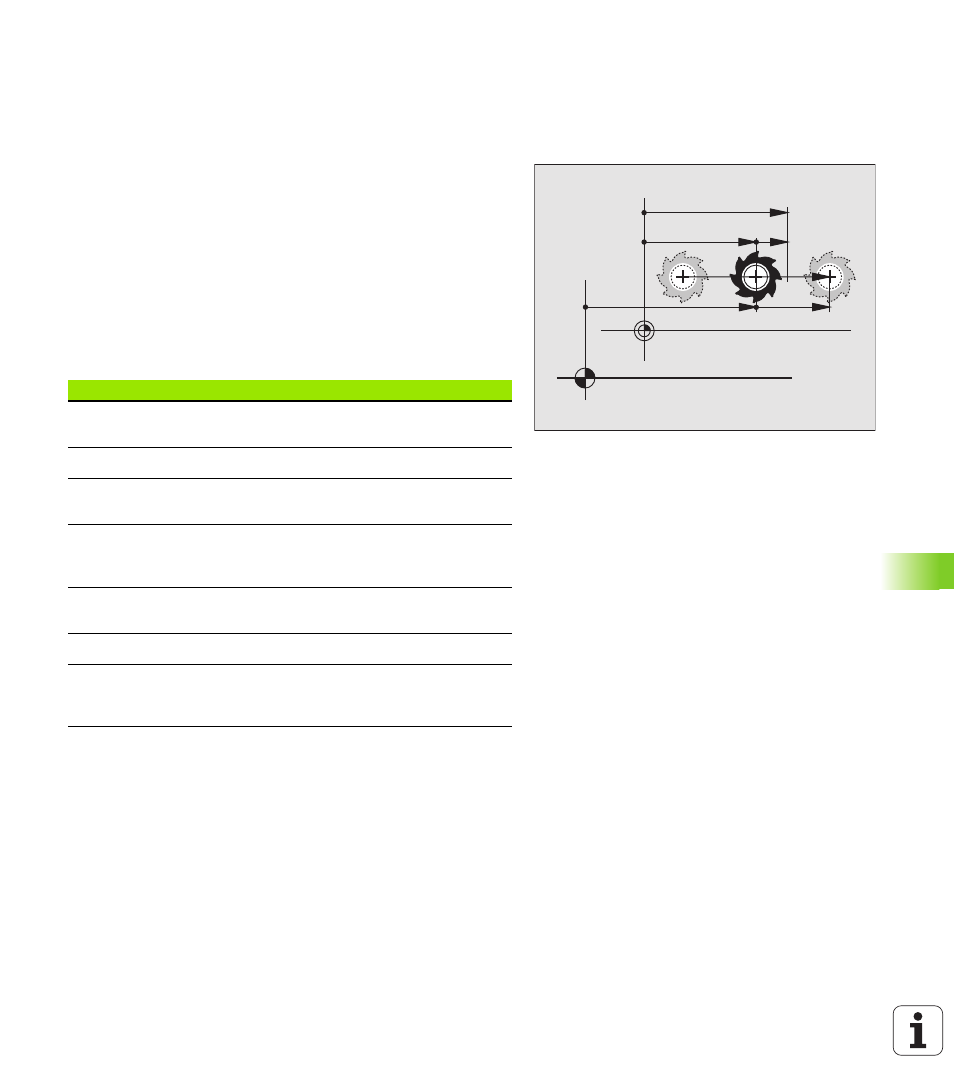

La figura a destra illustra varie posizioni dell'utensile:
„ Posizione di partenza
„ Posizione finale dell'utensile
„ Origine del pezzo
„ Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:
Con la funzione MOD "INDICAZIONE DI POSIZIONE 1" si seleziona la
visualizzazione di posizione nell'indicazione di stato.
Con la funzione MOD "INDICAZIONE DI POSIZIONE 2" si seleziona la
visualizzazione di posizione nell'indicazione di stato supplementare.
Funzione Visualizzazione
Posizione nominale; valore preimpostato dal
TNC NOMIN
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale riferita
all'origine della macchina REF
Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
posizione finale DIST
Errore di inseguimento; differenza tra posizione
nominale e reale INSEG
Deflessione del tastatore di misurazione DEFL
Percorsi eseguiti con la funzione volantino
elettronico (M118)
(solo indicazione di posizione 2) M118
