HEIDENHAIN iTNC 530 191
5.5 La
v
o
ro
con tabelle dati di taglio
Modifica struttura delle tabelle
Per il TNC le tabelle dati di taglio sono cosiddette "tabelle liberamente
definibili". Il formato delle tabelle liberamente definibili può essere
modificato con l'editor delle strutture. Inoltre è possibile commutare
tra una rappresentazione a tabella (impostazione standard) e una
rappresentazione a modulo.
Chiamata della funzione editing strutture

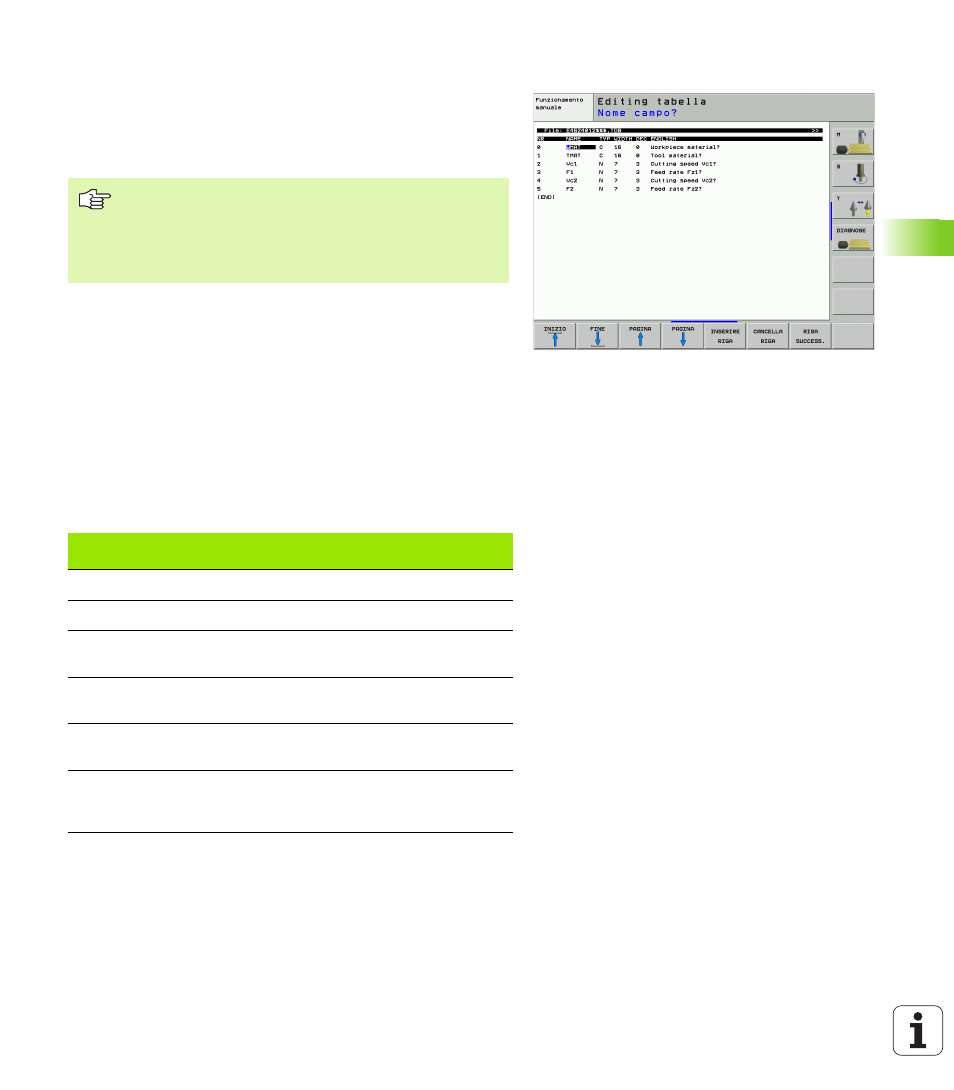

8 Premere il softkey EDITING FORMATO (2° livello softkey). Il TNC
apre la finestra di editing (vedere figura), nella quale la struttura delle
tabelle viene rappresentata "ruotata di 90°". Una riga nella finestra di
editing corrisponde alla definizione di una colonna nella relativa
tabella. Per il significato dell'istruzione di struttura (introduzione nella
riga di testa) vedere la tabella di fianco.
Conclusione funzione editing strutture
8 Premere il tasto END. Il TNC converte i dati già memorizzati nella
tabella nel formato nuovo. Gli elementi che non possono essere
convertiti dal TNC nella nuova struttura sono contrassegnati con #
(p. es. se la larghezza della colonna è stata ridotta).
Il TNC può gestire al massimo 200 caratteri per riga ed al
massimo 30 colonne.
Se in una tabella esistente viene successivamente
inserita una colonna, il TNC non sposta automaticamente
i valori già inseriti.
Istruzione per
la struttura
Significato
NR Numero colonna
NAME Intestazione colonna
TIPO N: Introduzione val. numerico
C: Introduzione val. alfanumerico
WIDTH Larghezza della colonna. Per il tipo Ncompresi
segno, virgola e cifre decimali
DEC Numero delle cifre decimali (max. 4, attivo solo
per il tipo N)
INGLESE
fino a
UNGHERESE Dialoghi in lingua nazionale (max. 32 caratteri)
