8.9 Cicli per la conversione di
coordinate
Panoramica
Mediante la conversione delle coordinate il TNC è in grado di eseguire
un profilo programmato in diversi punti del pezzo, variando la posizione
e il fattore di scala. Il TNC mette a disposizione i seguenti cicli per la
conversione delle coordinate:
Attivazione di una conversione delle coordinate:
Inizio dell'attivazione: una conversione di coordinate diventa attiva
dalla sua definizione, non deve quindi essere chiamata. Essa rimane
attiva fino ad una disattivazione o una nuova definizione.
Disattivazione di una conversione delle coordinate:
Ridefinizione del ciclo con i valori di lavorazione originale, p. es.
fattore di scala 1,0
Esecuzione delle funzioni ausiliarie M02, M30 o del blocco N999999
%... (in funzione del parametro macchina 7300)
Selezione di un nuovo programma
Programmazione della funzione ausiliaria M142 Cancellazione delle
informazioni di programmi modali

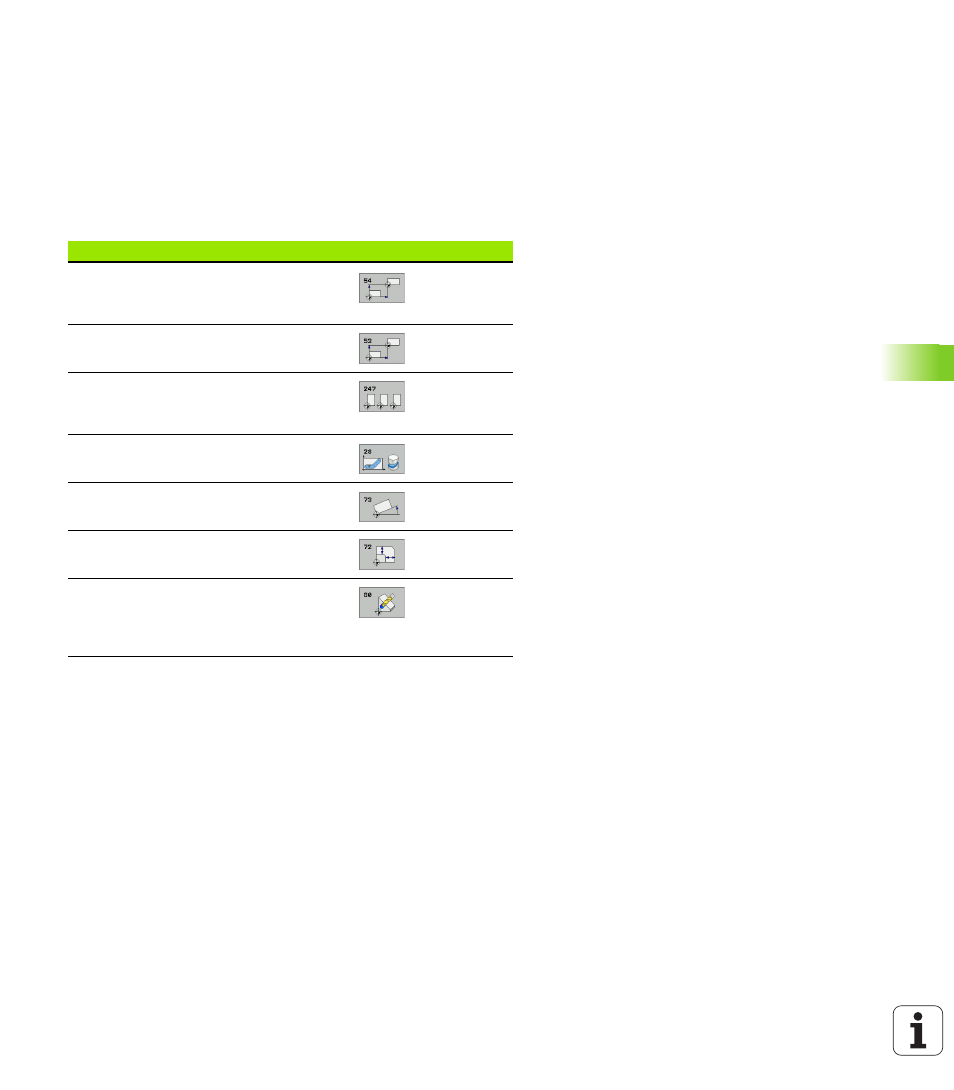

Ciclo
Softkey
Pag.
G54 ORIGINE
Spostamento dei profili direttamente nel
programma
G53 ORIGINE da tabella origini
G247 IMPOSTAZIONE ORIGINE
Impostazione dell'origine nel corso di
esecuzione del programma
G28 LAVORAZIONE SPECULARE
Lavorazione speculare dei profili
G73 ROTAZIONE
Rotazione dei profili nel piano di lavoro
G72 FATTORE DI SCALA
Riduzione o ingrandimento dei profili
G80 PIANO DI LAVORO
Esecuzione di lavorazioni nel sistema di
coordinate ruotato per macchine con
teste orientabili e/o con tavole rotanti
