HEIDENHAIN TNC iTNC 530 217
6.5 T
raiet
to
ri
e - Coor
dinat
e
polar
i
6.5 Traiettorie - Coordinate polari
Panoramica delle funzioni di traiettoria con
coordinate polari
Con le coordinate polari si può definire una posizione tramite l'angolo
H
e la distanza R rispetto ad un polo I, J precedentemente definito
(vedere "Definizione del polo e dell'asse di riferimento dell'angolo",
pag. 96).
L'uso delle coordinate polari risulta vantaggioso in caso di:
„ Posizioni su archi di cerchio
„ Disegni di pezzi con indicazioni in gradi angolari, p. es. per cerchi di
fori

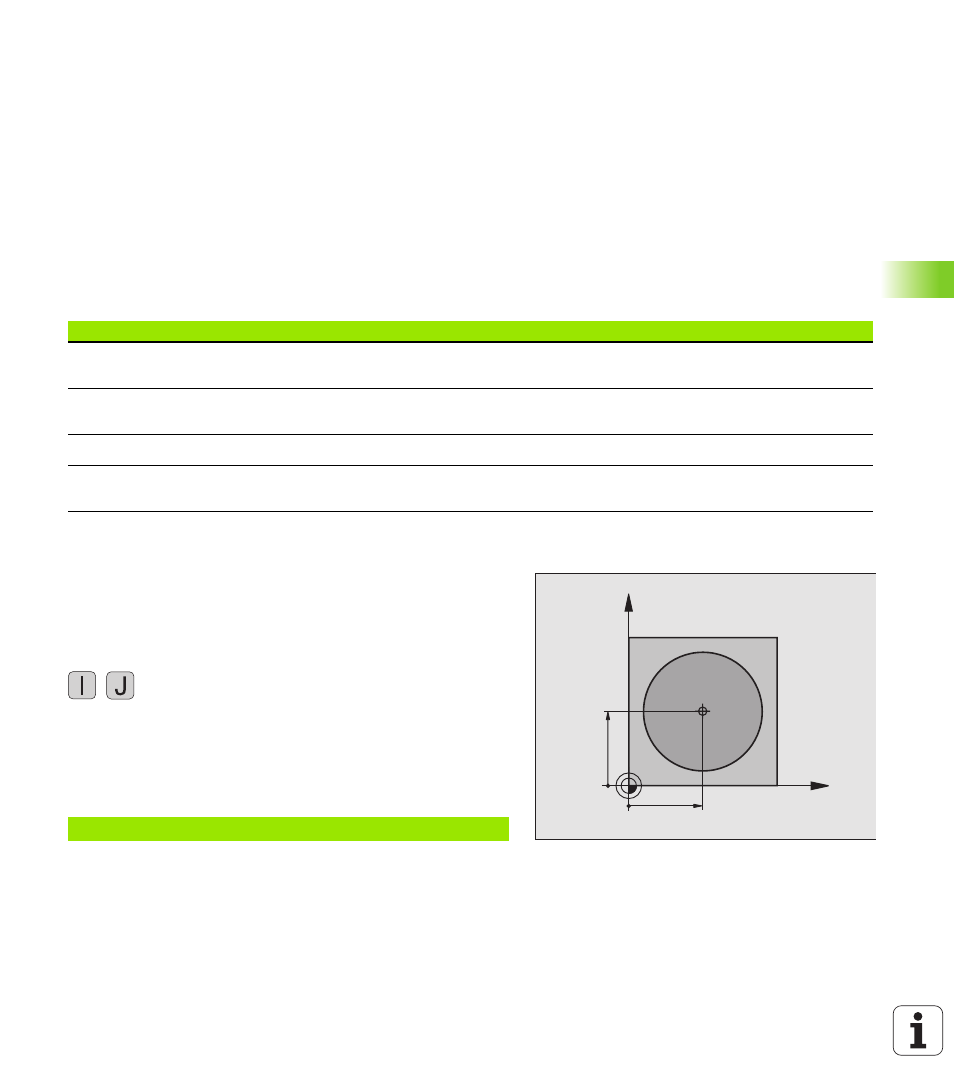

Origine delle coordinate polari: polo I, J
Il polo I, J può essere definito in un qualsiasi punto del programma di
lavorazione prima di un'indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio.
Programmazione
8 Inserire le coordinate cartesiane per il polo, oppure
per confermare l'ultima posizione programmata:
inserire G29. Prima di programmare in coordinate
polari occorre definire il polo. Il polo deve essere
programmato unicamente in coordinate cartesiane. Il
polo rimane attivo fino a quando non se ne definisce
uno diverso.
Esempi di blocchi NC
Traiettoria utensile Funzione Inserimenti necessari Pag.
Retta con avanzamento
Retta in rapido G10
G11 Raggio polare, angolo polare del punto finale
della retta pag.218
Traiettoria circolare in senso orario
Traiettoria circolare in senso antiorario G12
G13 Angolo polare del punto finale del cerchio pag.218
Traiettoria circolare nel senso di rotazione attivo G15 Angolo polare del punto finale del cerchio pag.218
Traiettoria circ. con racc. tangenziale
all'elemento di profilo precedente G16 Raggio polare, angolo polare del punto finale
del cerchio pag.219
N120 I+45 J+45 *
X
Y
X=I
Y=J
