522 12 Test ed esecuzione del programma
12.1 Gr
afica

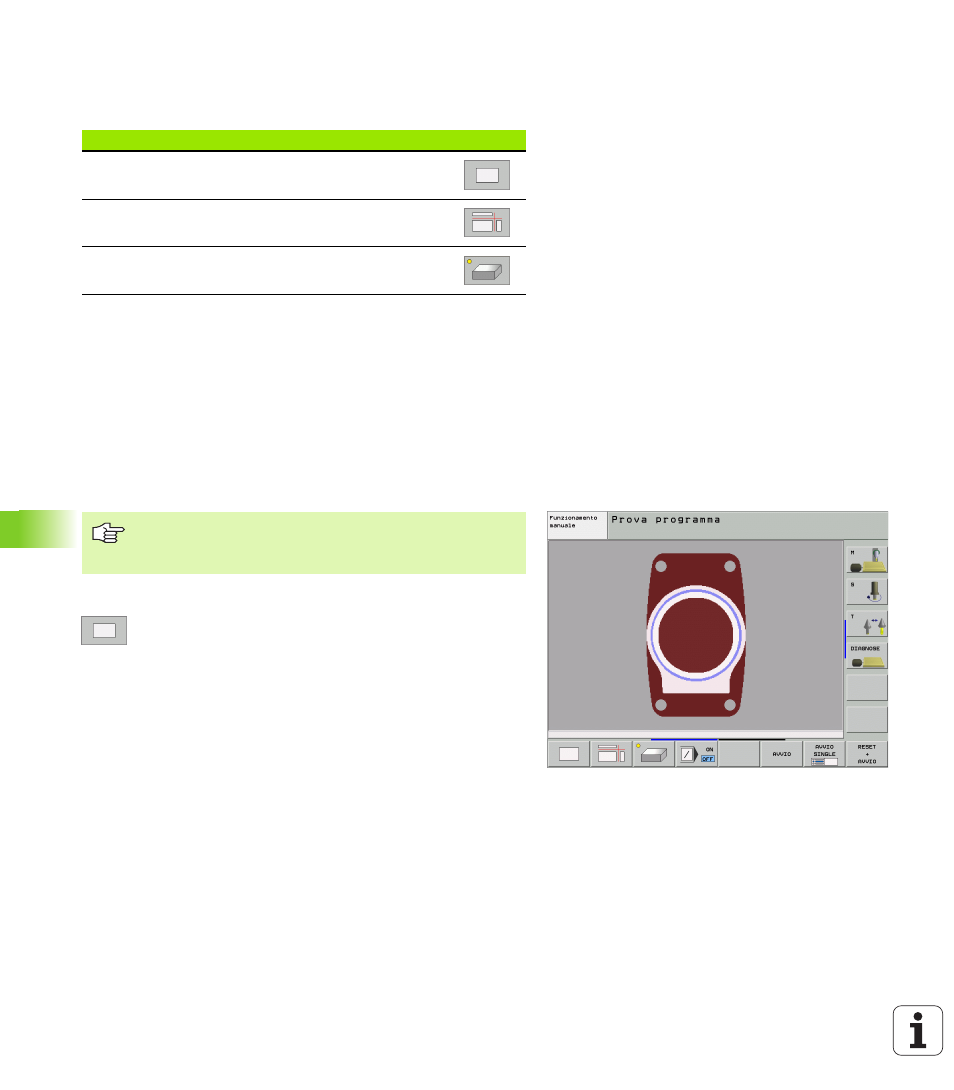

Panoramica: viste
Nei modi operativi di esecuzione e di
test del programma il TNC visualizza i seguenti softkey:
Limitazione durante l'esecuzione del programma
La rappresentazione grafica contemporanea alla lavorazione non è
possibile se il calcolatore del TNC è già completamente impegnato con
lavorazioni complesse o a grande superficie. Esempio: spianatura di
tutta la superficie del pezzo grezzo con un utensile grande. In questo
caso il TNC non continua la simulazione grafica e visualizza il
messaggio ERROR nella finestra grafica, mentre la lavorazione continua
ad essere eseguita.
Vista dall'alto
La vista dall'alto è la simulazione grafica più veloce.
8 Selezionare con il softkey la vista dall'alto
8 Per la rappresentazione della profondità in questa
grafica si applica la regola:
"Quanto più profondo, tanto più scuro"
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
Se sulla macchina si dispone di un mouse, posizionando il
puntatore del mouse su un punto qualsiasi del pezzo si può
leggere nella riga di stato la profondità in tale punto.
