HEIDENHAIN iTNC 530 47
1
.4 V
isualizzazioni di stat

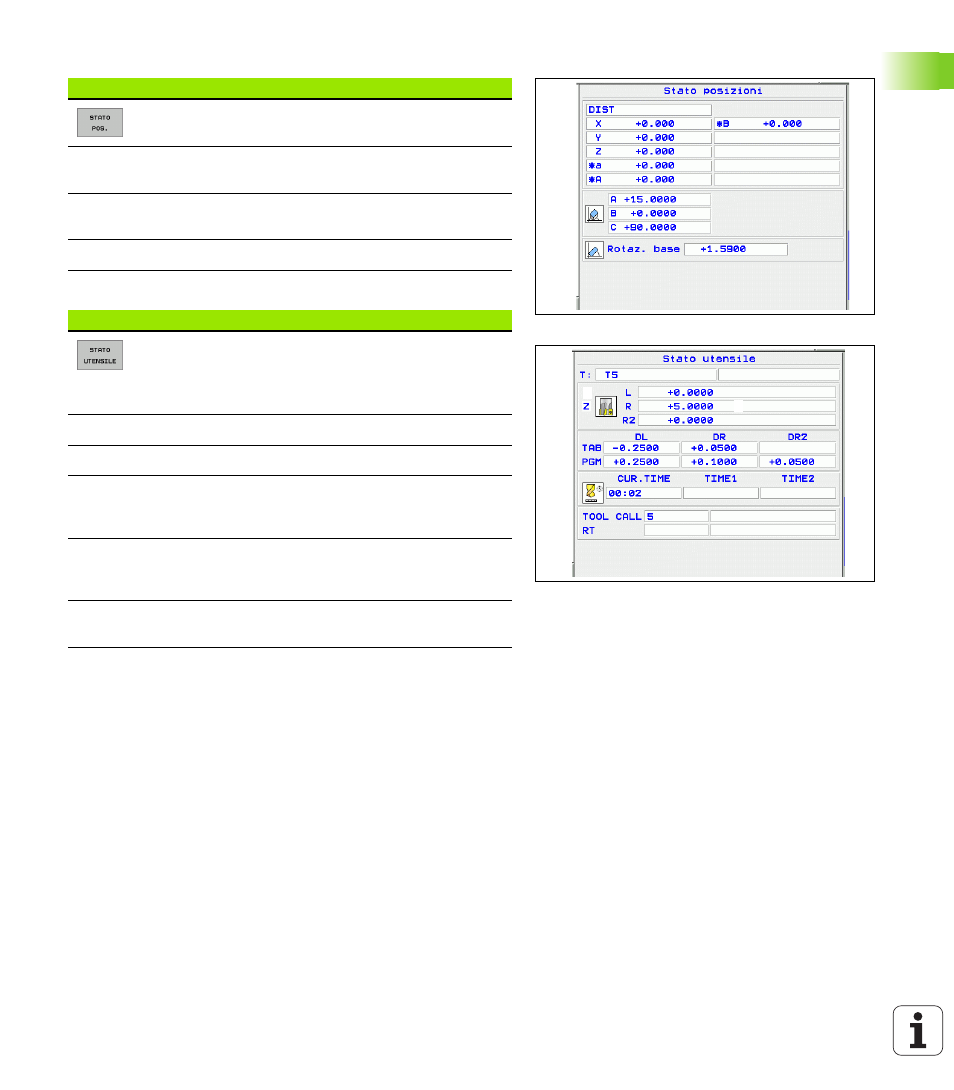

o Posizioni e coordinate
Informazioni relative agli utensili
Softkey Assegnazione Significato
1 Visualizzazione della posizione
2 Tipo di posizione visualizzata, p. es.,
Posizione reale
3 Angolo di rotazione per il piano di
lavoro
4 Angolo della rotazione base
Softkey Assegnazione Significato
1 „ Visualizzazione T: numero e nome
utensile
„ Visualizzazione RT: nome e
numero dell'utensile gemello
2 Asse utensile
3 Lunghezza e raggio dell'utensile
4 Sovrametallo (valori delta) da TOOL
CALL (PGM) e dalla tabella utensili
(TAB)
5 Durata, durata massima (TIME 1) e
durata massima con TOOL CALL
(TIME2)
6 Visualizzazione dell'utensile attivo e
del (successivo) utensile gemello
4
1
3
2
3
2
5
1
4
6
