Lavorazione di piccoli gradini di profilo: M97

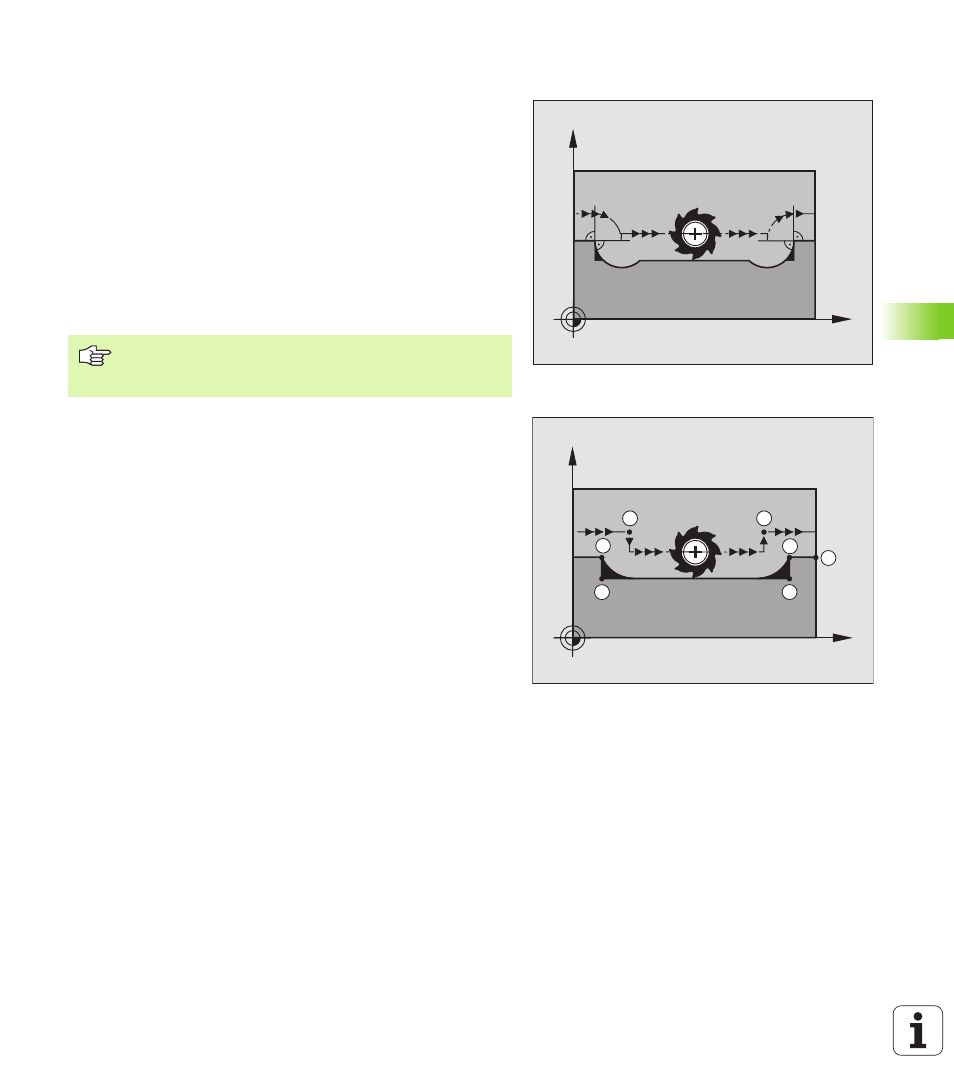

Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l'utensile
danneggerebbe in questo modo il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "RAGGIO UTENSILE
TROPPO GRANDE".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli elementi
del profilo, come per gli angoli interni, facendo passare l'utensile da
questo punto.
Programmare M97 nel blocco nel quale è definito lo spigolo esterno.
Invece di M97 si dovrebbe utilizzare la funzione molto più
potente M120 LA (vedere "Precalcolo del profilo con
correzione del raggio (LOOK AHEAD): M120", pag. 244)!
