474 10 Programmazione: Sottoprogrammi e ripetizione di blocchi di programma
1
0
.3 Ripetizioni di blocc
h
i di pr
ogr
amma
10.3 Ripetizioni di blocchi di
programma
Label G98
Le ripetizioni di blocchi di programma iniziano con l'etichetta G98 L.
Una ripetizione di blocchi di programma chiude con Ln,m; m
corrisponde al numero delle ripetizioni dei blocchi di programma.

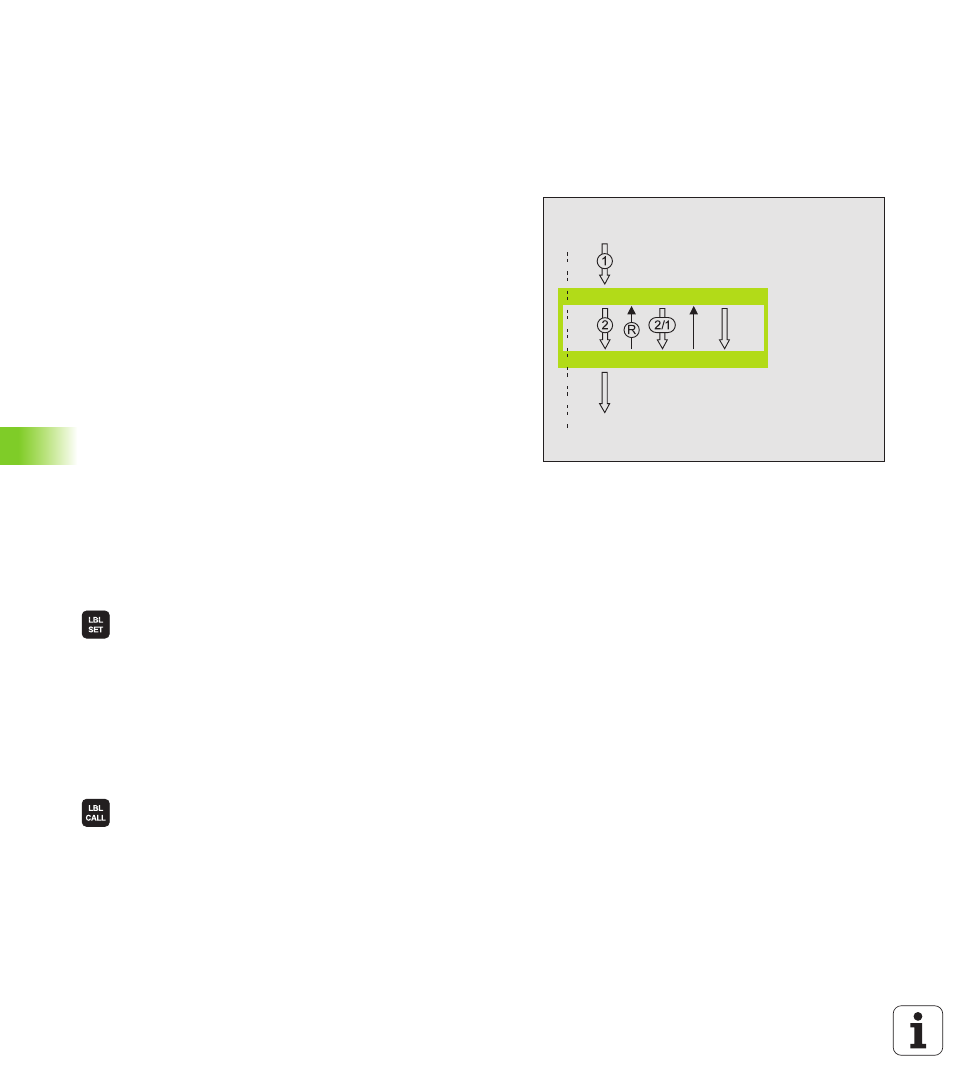

Principio di funzionamento
1 Il TNC esegue il programma di lavorazione fino alla fine dei blocchi
da ripetere (L1,2)
2 Successivamente il TNC ripete i blocchi di programma tra il Label
chiamato e la chiamata di L1,2 tante volte quante sono specificate
dopo la virgola
3 Dopo l'ultima ripetizione il TNC continua l'esecuzione del
programma di lavorazione
Avvertenze per la programmazione
„ Si possono programmare fino ad un massimo di 65.534 ripetizioni
consecutive di blocchi di programma
„ I blocchi di programma verranno eseguiti dal TNC sempre una volta
in più del numero di ripetizioni programmate
Programmazione di una ripetizione di blocchi di
programma
8 Etichettatura dell'inizio: premere il tasto LBL SET,
confermare con il tasto ENT
8 Inserire il numero di Label per i blocchi di programma
da ripetere e confermarlo con il tasto ENT. Se si
desidera utilizzare nomi di LABEL: premere il tasto “
per passare all'inserimento di testi
Chiamata di una ripetizione di blocchi di
programma
8 Premere il tasto LBL CALL
8 NUMERO LABEL : Inserire il numero di Label dei blocchi di
programma da ripetere, confermare con il tasto ENT.
Se si desidera utilizzare nomi di LABEL: premere il
tasto “ per passare all'inserimento di testi
8 RIPETIZIONE REP : introdurre Inserire il numero di
ripetizioni, confermare con il tasto ENT
% ...
G98 L1 *
L1,2 *
N99999 % ...
