HEIDENHAIN iTNC 530 417
8.8 Cicli di spianat
u
ra

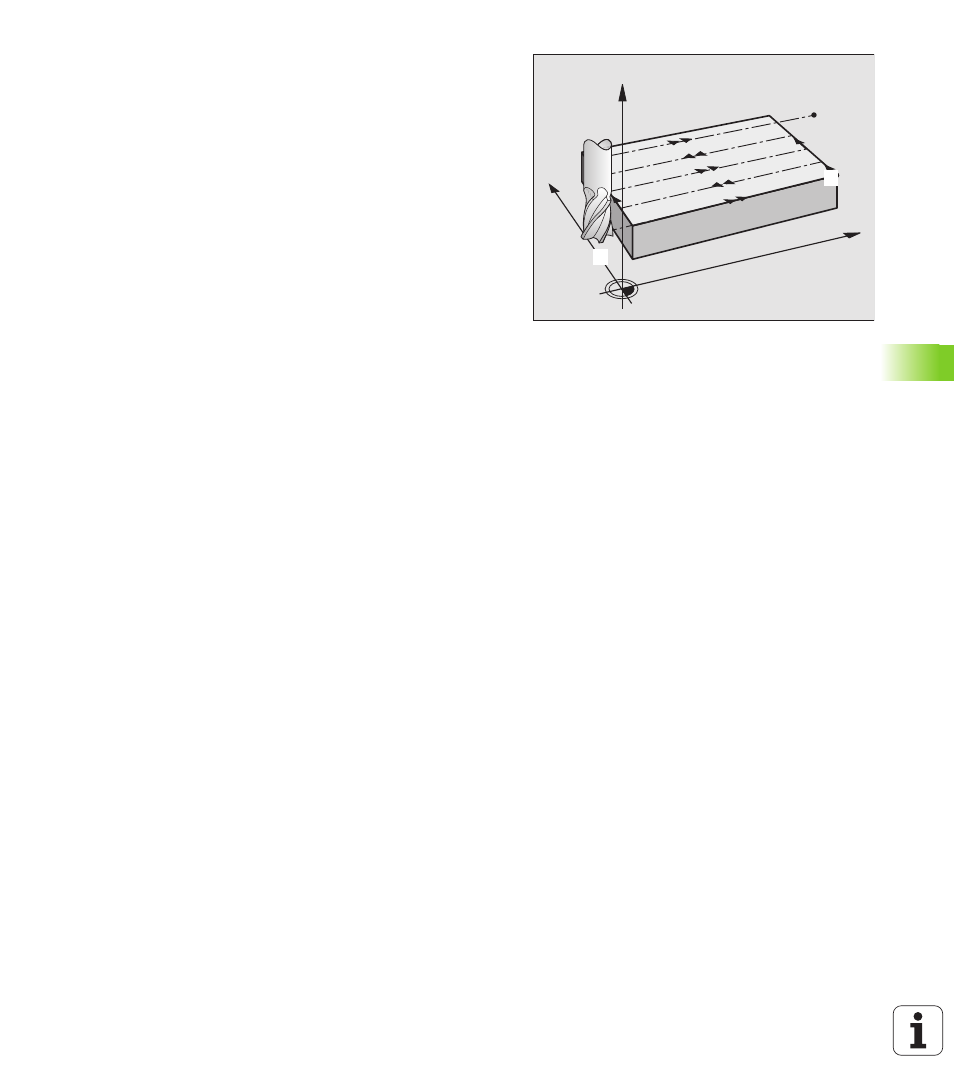

Strategia Q389=1
3 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2 . Il punto finale è
situato all'interno della superficie, il TNC lo calcola dal punto di
partenza programmato, dalla lunghezza programmata e dal raggio
utensile
4 Il TNC sposta l'utensile con avanzamento di preposizionamento
trasversalmente al punto di partenza della riga successiva; il TNC
calcola lo spostamento dalla larghezza programmata, dal raggio
utensile e dal fattore massimo di sovrapposizione traiettorie
5 Successivamente l'utensile ritorna in direzione del punto di
partenza
1 . Lo spostamento sulla riga successiva avviene di nuovo
all'interno del pezzo
6 La procedura si ripete fino al completamento della superficie
programmata. Alla fine dell'ultima traiettoria viene eseguito
l'accostamento alla successiva profondità di lavorazione
7 Per evitare spostamenti a vuoto, la superficie viene poi lavorata in
sequenza inversa
8 La procedura si ripete fino a quando tutti gli accostamenti sono
stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura
9 Alla fine il TNC riporta l'utensile in rapido alla 2° DISTANZA DI
SICUREZZA
X
Y
Z
11
12
