3.8 FORA
TURA PR
OFOND
A
UNIVER
SALE (ciclo 205, DIN/ISO: G205)

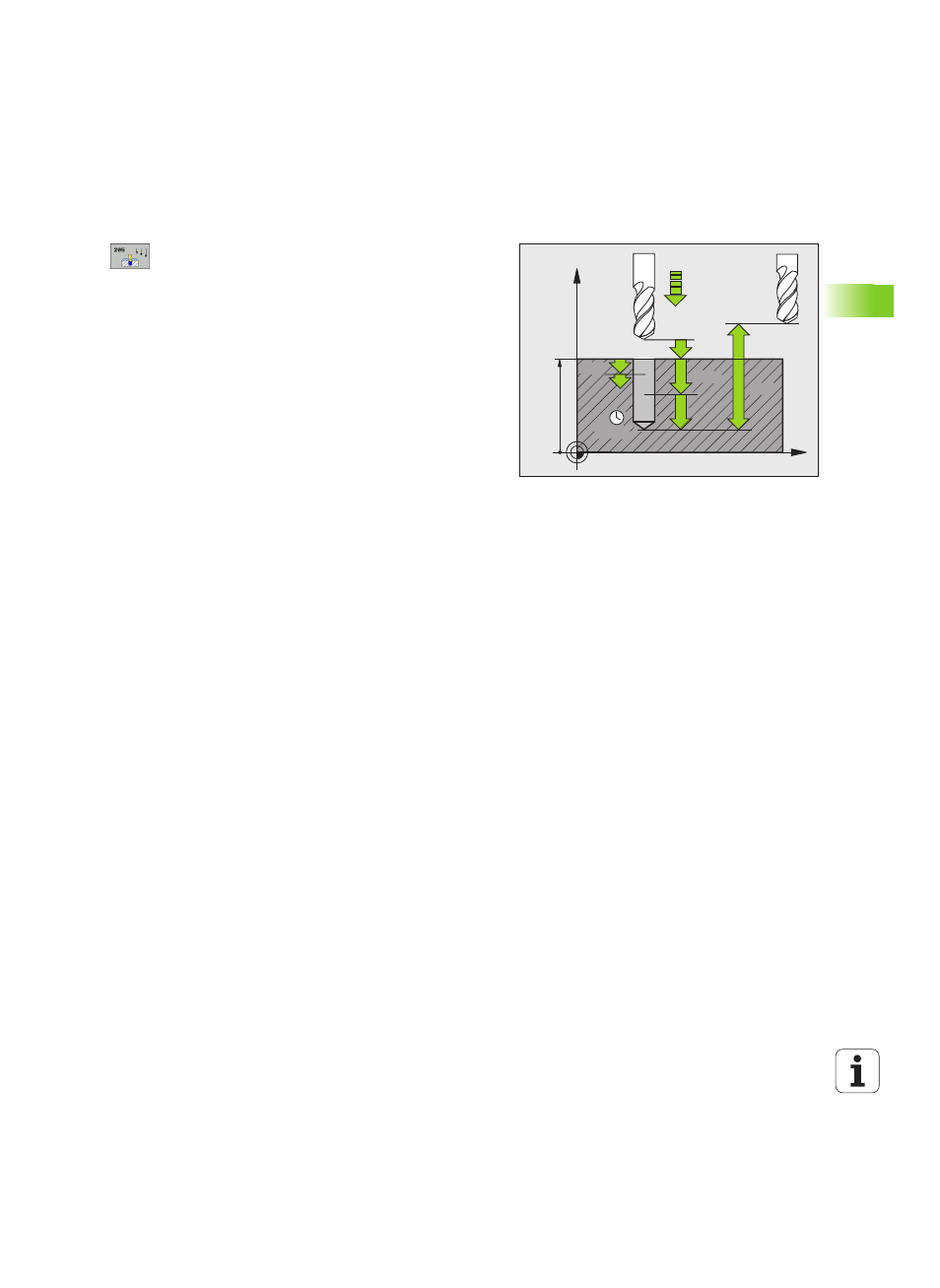

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro (punta del cono di foratura). Campo di
immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota di accostamento dell’utensile.
Campo di immissione da 0 a 99999,9999. La
profondità non deve essere un multiplo della
profondità incremento. Il TNC si porta in un unico
passo fino alla profondità quando:
„ profondità incremento e profondità sono uguali
„ la profondità incremento è maggiore della
profondità
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la profondità
incremento Q202. Campo di immissione da 0 a
99999,9999
U PROFONDITÀ MINIMA INCREMENTO Q205 (in
valore incrementale): se è stato programmato un
valore da togliere, il TNC limita l'avanzamento al
valore impostato nel Q205. Campo di immissione da
0 a 99999,9999
U DISTANZA PREARRESTO SUPERIORE Q258 (in
valore incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità
incremento corrente; valore per il primo
accostamento. Campo di immissione da 0 a
99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
