180 Cicli di lavorazione: profilo tasca
7.
6 S
V
UO
T
A
MENT
O (ciclo 22, DIN/ISO: G122)
7.6 SVUOTAMENTO (ciclo 22,
DIN/ISO: G122)

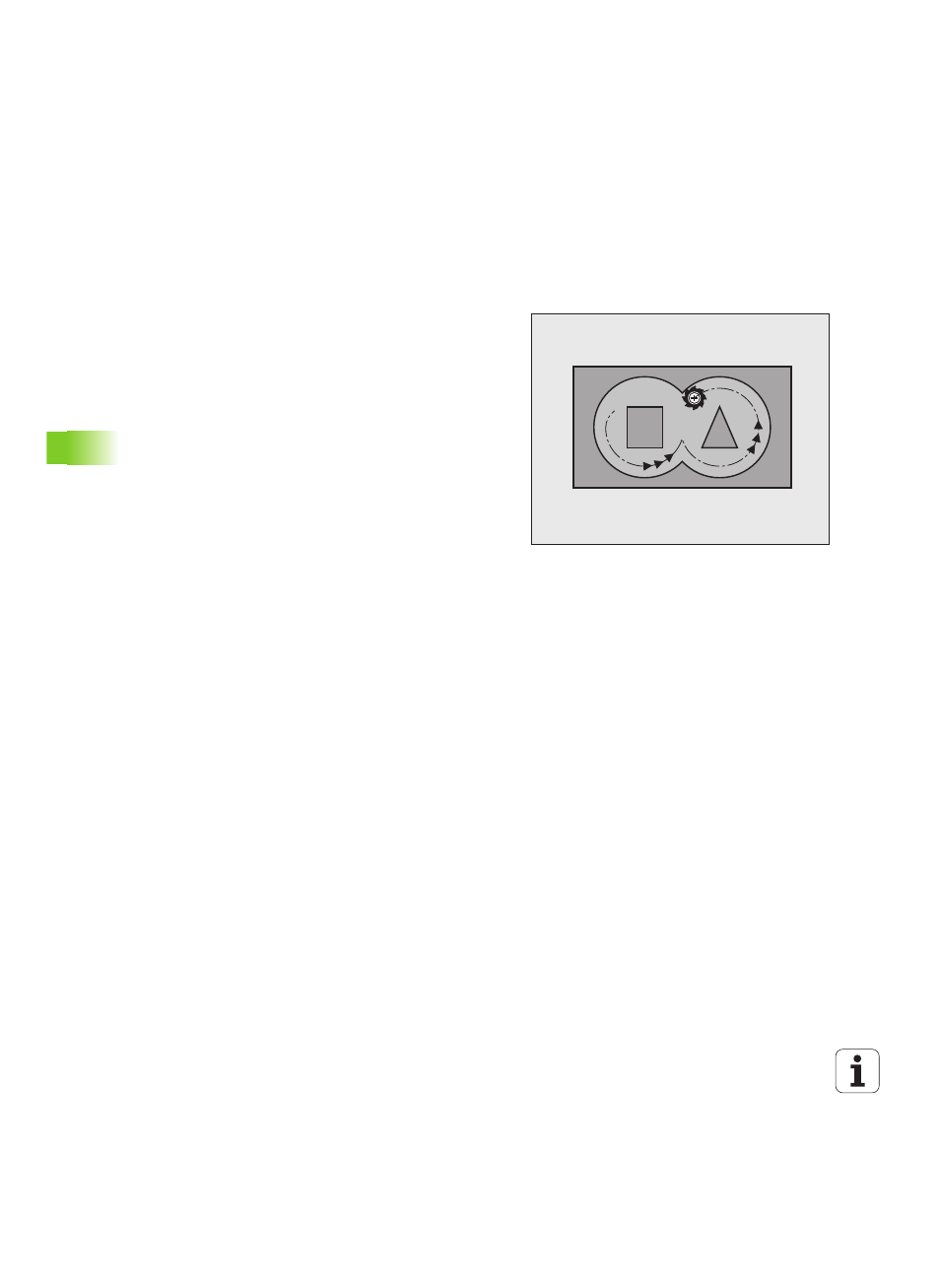

Esecuzione del ciclo
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto del SOVRAMETALLO LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa il profilo
dall'interno verso l'esterno con AVANZAMENTO DI FRESATURA
Q12
3 I profili delle isole (qui C/D) vengono contornati con l'avvicinamento
della fresa al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l'utensile alla successiva
profondità incremento e ripete l'operazione di svuotamento, fino a
quando viene raggiunta la profondità programmata
5 Alla fine il TNC riporta l'utensile all'altezza di sicurezza
