HEIDENHAIN TNC 320 185
7.
8 FINITURA LA
TERALE (ciclo 24, DIN/ISO: G124)

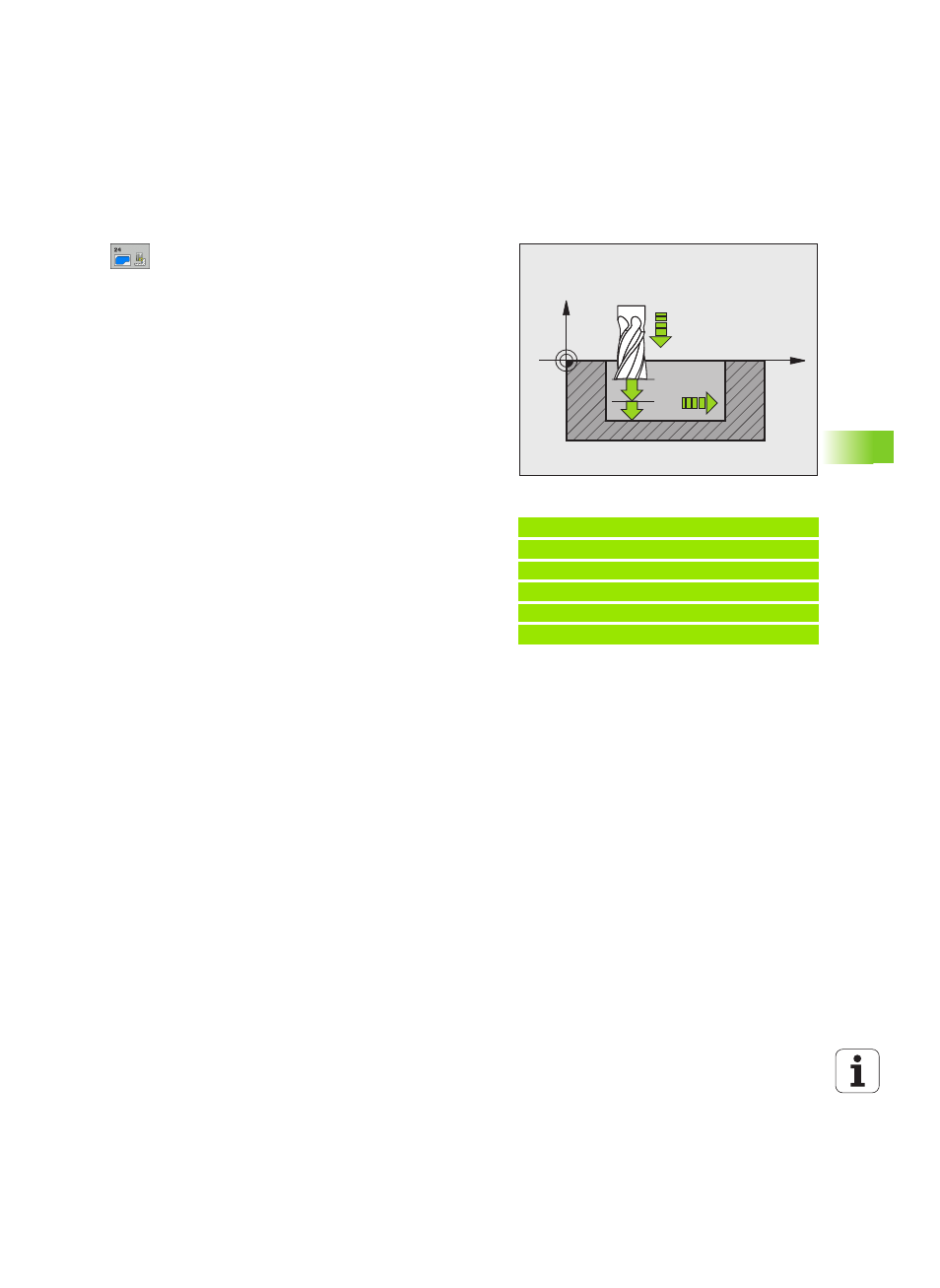

Parametri ciclo
U SENSO ROT.? ORARIO = -1 Q9:
Direzione di lavorazione:
+1:rotazione in senso antiorario
–1:rotazione in senso orario
U PROFONDITÀ INCREMENTO Q10 (in valore
incrementale): quota di cui l’utensile viene accostato
di volta in volta. Campo di immissione da -99999,9999
a 99999,9999
U AVANZAMENTO INCREMENTO Q11: avanzamento
durante la penetrazione. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ
U AVANZAMENTO SVUOTAMENTO Q12:
avanzamento di fresatura. Campo di immissione da 0
a 99999,9999, in alternativa FAUTO, FU, FZ
U SOVRAMETALLO LATERALE Q14 (in valore
incrementale): quota per finiture ripetute;
programmando Q14 = 0 viene asportata la quota di
finitura residua. Campo di immissione da -99999,9999
a 99999,9999
Esempio: blocchi NC
61 CYCL DEF 24 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
