380 Cicli di tastatura: controllo automatico dei pezzi
16.6 MISURAZIONE CER
C
HIO ES
TERNO (ciclo 422, DIN/ISO: G422)
16.6 MISURAZIONE CERCHIO
ESTERNO (ciclo 422, DIN/ISO:
G422)

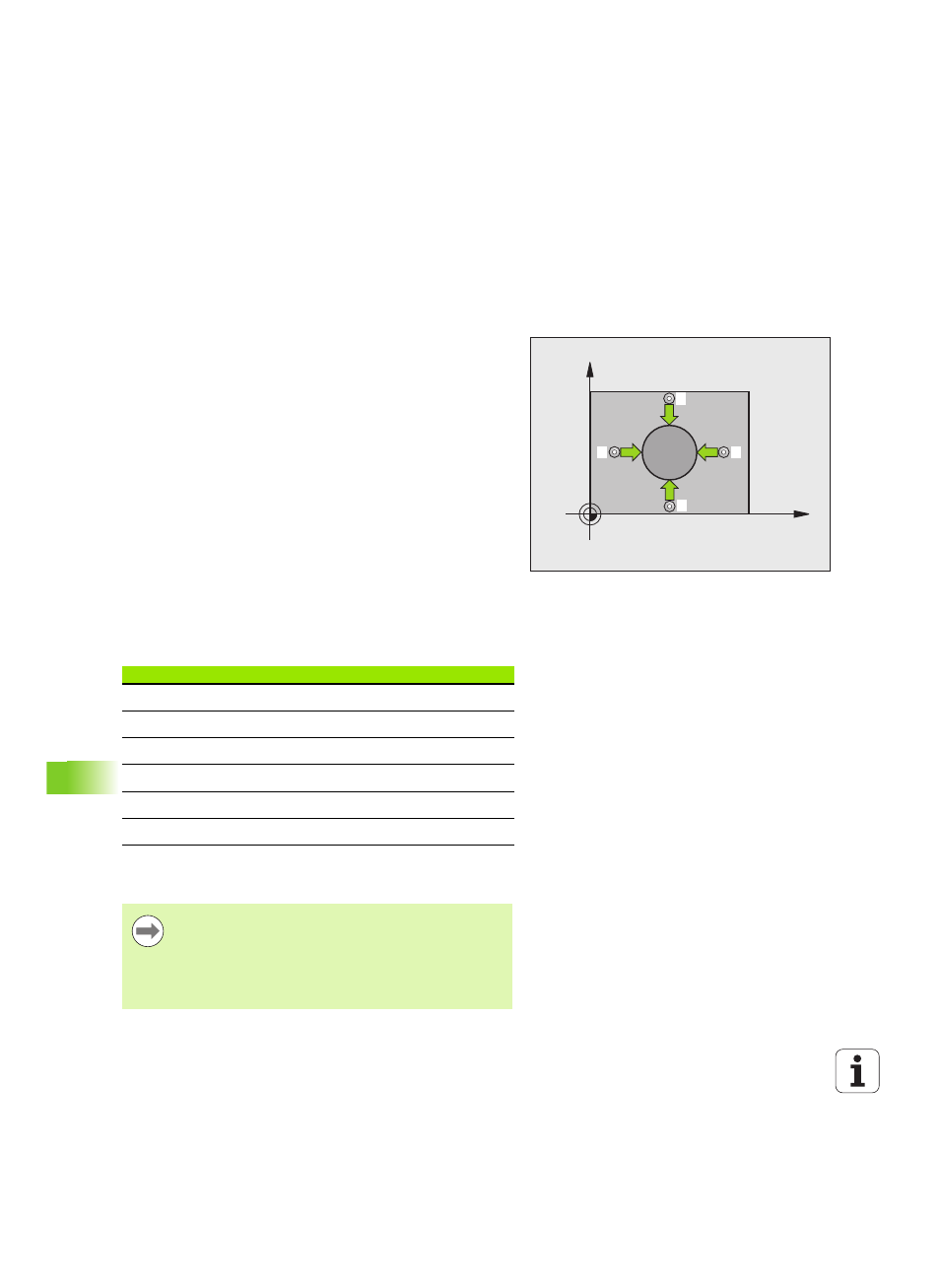

Esecuzione del ciclo
Il ciclo di tastatura 422 rileva il centro e il diametro di isole circolari.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 283) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza dalla colonna SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). Il TNC determina la direzione di tastatura
automaticamente in funzione dell'angolo di partenza programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
Per la programmazione
X
Y
1
2
3
4
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q163 Offset diametro
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Più piccolo è l'angolo incrementale programmato, tanto
più impreciso sarà il calcolo del TNC per le quote dell'isola.
Valore minimo di immissione: 5°.
