2.2 Definizione sag
o
ma P
A
T
TERN DEF

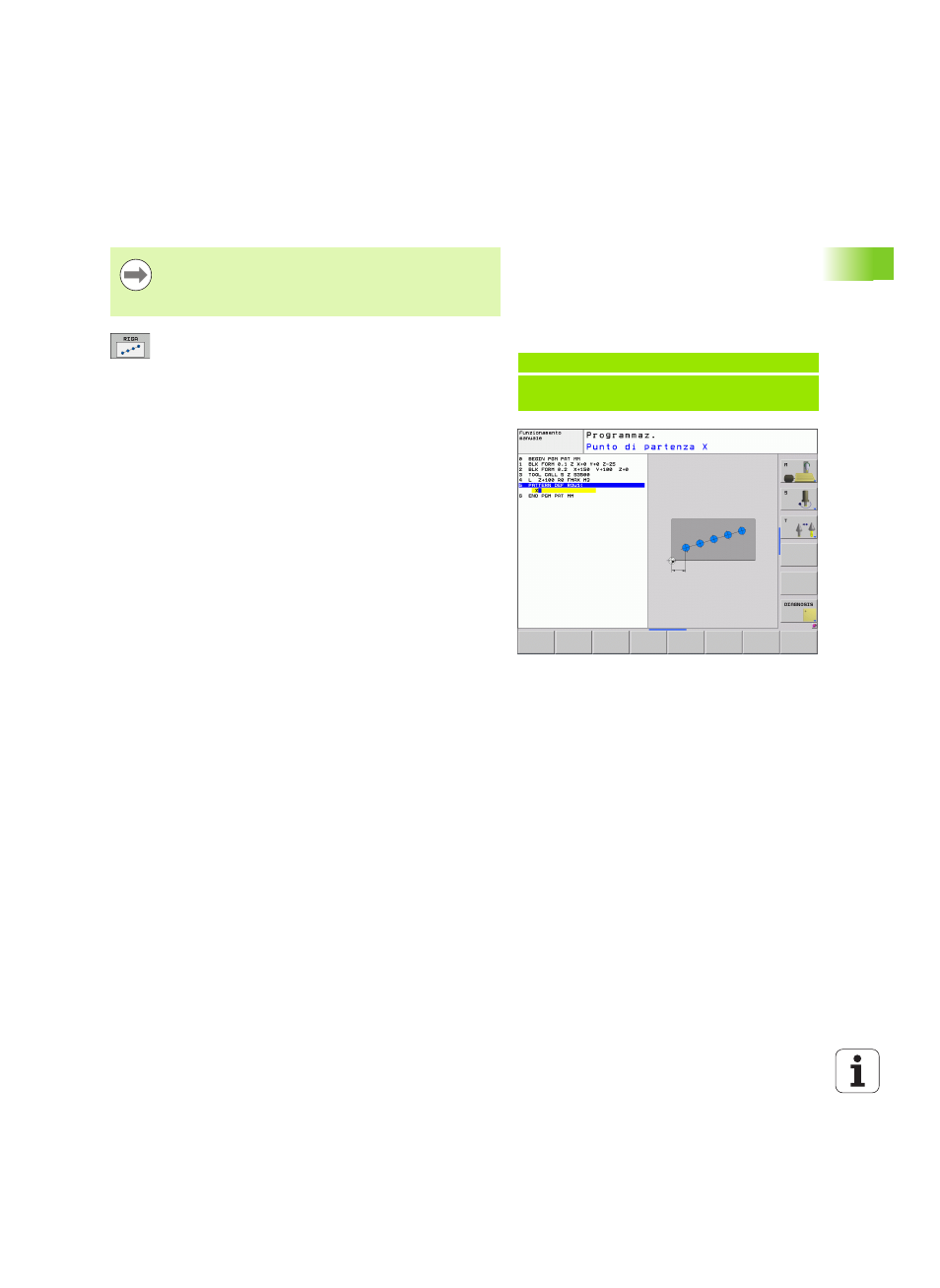

Definizione di riga singola
U Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della riga nell'asse X
U Punto di partenza Y (in valore assoluto): coordinata
del punto di partenza della riga nell'asse Y
U Distanza posizioni lavorazione (in valore
incrementale): distanza tra le posizioni di lavorazione.
Il valore può essere inserito con segno positivo o
negativo
U Numero di lavorazioni : numero totale delle posizioni
di lavorazione
U Rotazione di tutta la sagoma (in valore assoluto):
angolo di rotazione intorno al punto di partenza
indicato. Asse di riferimento: asse principale del piano
di lavoro attivo (ad es. X con asse utensile Z). Il valore
può essere inserito con segno positivo o negativo
U Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Se si definisce una Superficie del pezzo in Z diversa
da 0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di
lavorazione.
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
