294 Cicli di tastatura: definizione automatica delle posizioni inclinate del pezzo
14.3 R
O
T
A
ZIONE BA
SE su due f
o
ri
(ciclo 40
1, DIN/ISO: G40
1
)

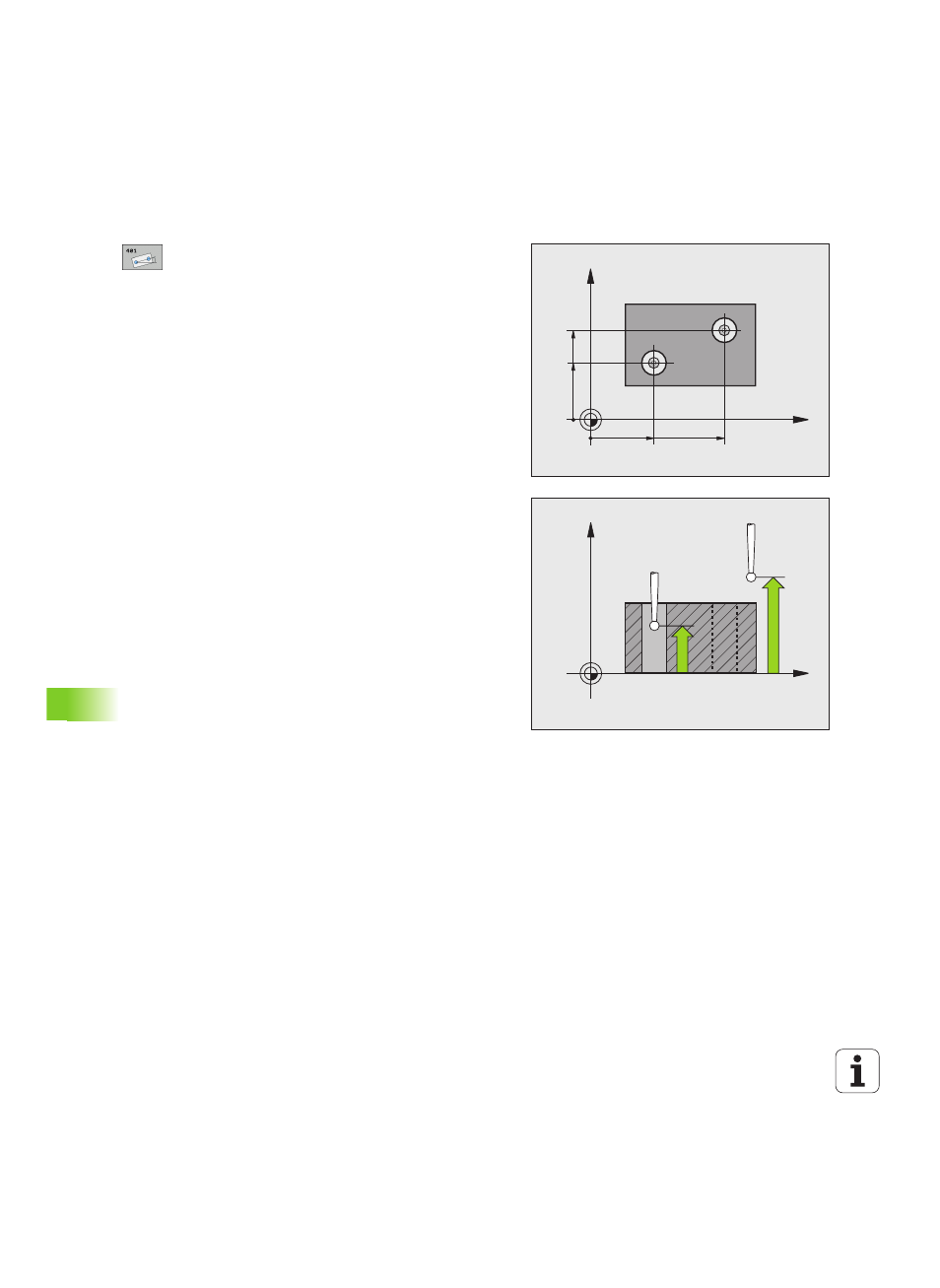

Parametri ciclo
U 1º FORO: CENTRO 1º ASSE Q268 (in valore
assoluto): centro del primo foro nell'asse
principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 1° FORO: CENTRO 2º ASSE Q269 (in valore
assoluto): centro del primo foro nell'asse
secondario del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 2º FORO: CENTRO 1º ASSE Q270 (in valore
assoluto): centro del secondo foro nell'asse
principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 2º FORO: CENTRO 2º ASSE Q271 (in valore
assoluto): centro del secondo foro nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul
quale deve essere effettuata la misurazione.
Campo di immissione da -99999,9999 a
99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U VALORE PRESET PER ROTAZ. BASE Q307 (in
valore assoluto): se la posizione inclinata da
misurare non deve essere riferita all'asse
principale, ma ad una retta qualsiasi, introdurre
l'angolo della retta di riferimento. Il TNC calcola
quindi, per la rotazione base, la differenza tra il
valore misurato e l'angolo della retta di riferimento.
Campo di immissione da -360,000 a 360,000
X
Y
Q271
Q269
Q268 Q270
X
Z
Q261
Q260
