HEIDENHAIN TNC 320 231
1
0

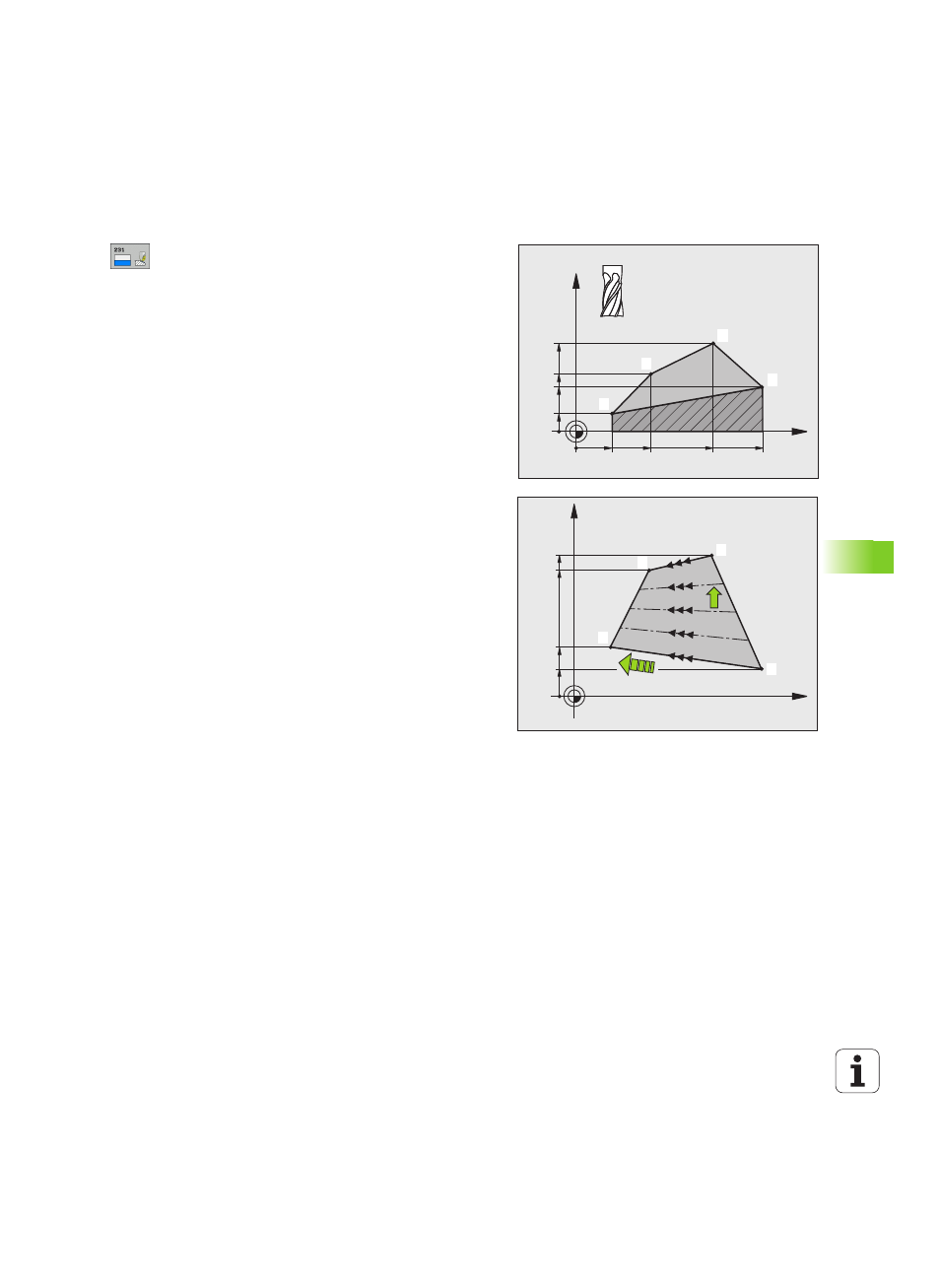

.3 SUPERFICIE REGOLARE (ciclo 231, DIN/ISO: G231)
Parametri ciclo
U PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto di partenza della
superficie da spianare nell’asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza della
superficie da spianare nell’asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
U PUNTO DI PARTENZA 3° ASSE Q227 (in valore
assoluto): coordinata del punto di partenza della
superficie da spianare nell'asse mandrino. Campo di
immissione da -99999,9999 a 99999,9999
U 2º PUNTO 1º ASSE Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U 2º PUNTO 2º ASSE Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U 2º PUNTO 3º ASSE Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino. Campo di
immissione da -99999,9999 a 99999,9999
U 3º PUNTO 1º ASSE Q231 (in valore assoluto):
coordinata del punto 3 nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U 3º PUNTO 2º ASSE Q232 (in valore assoluto):
coordinata del punto 3 nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
U 3º PUNTO 3º ASSE Q233 (in valore assoluto):
coordinata del punto 3 nell’asse del mandrino. Campo
di immissione da -99999,9999 a 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
