HEIDENHAIN TNC 320 207
8.5 Esempi di pr
ogr
ammazione
8.5 Esempi di programmazione

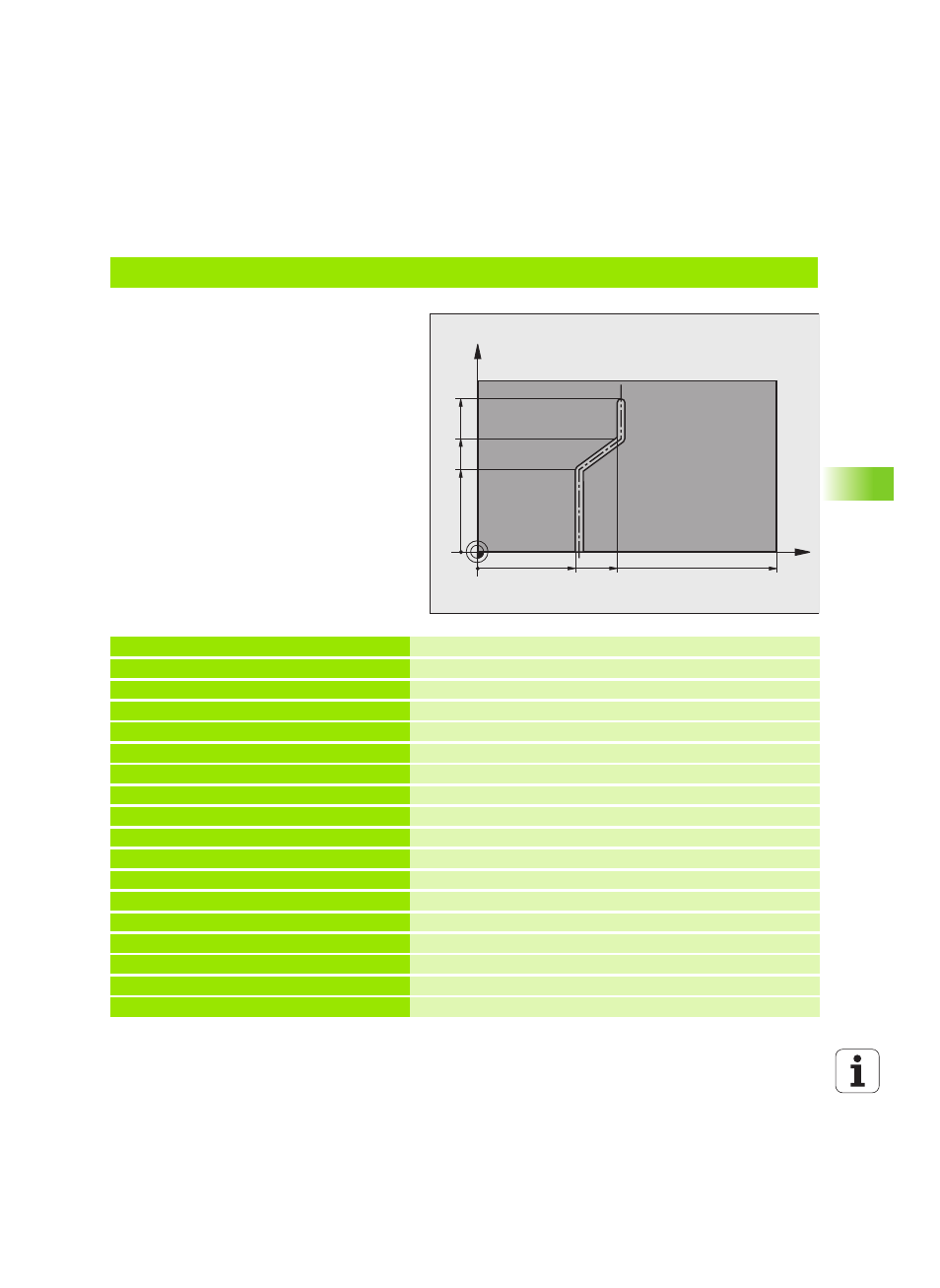

Esempio: superficie cilindrica con ciclo 27
Avvertenze:
„ Macchina con testa B e tavola C
„ Cilindro serrato centralmente sulla tavola
rotante
„ L'origine si trova al centro della tavola rotante
„ Descrizione della traiettoria del centro nel
sottoprogramma del profilo
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Y S2000 Chiamata utensile, asse utensile Y
2 L Y+250 RO FMAX Disimpegno utensile
3 L X+0 R0 FMAX Posizionamento dell'utensile al centro della tavola rotante
4 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
5 CYCL DEF 14.1 LABEL PROFILO 1
6 CYCL DEF 27 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITÀ FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
7 L C+0 R0 FMAX M3 Preposizionamento della tavola rotante
8 CYCL CALL Chiamata ciclo
9 L Y+250 R0 FMAX M2 Disimpegno utensile, fine programma
X
Y
157
52.5
40
35
60
70
