HEIDENHAIN TNC 320 333

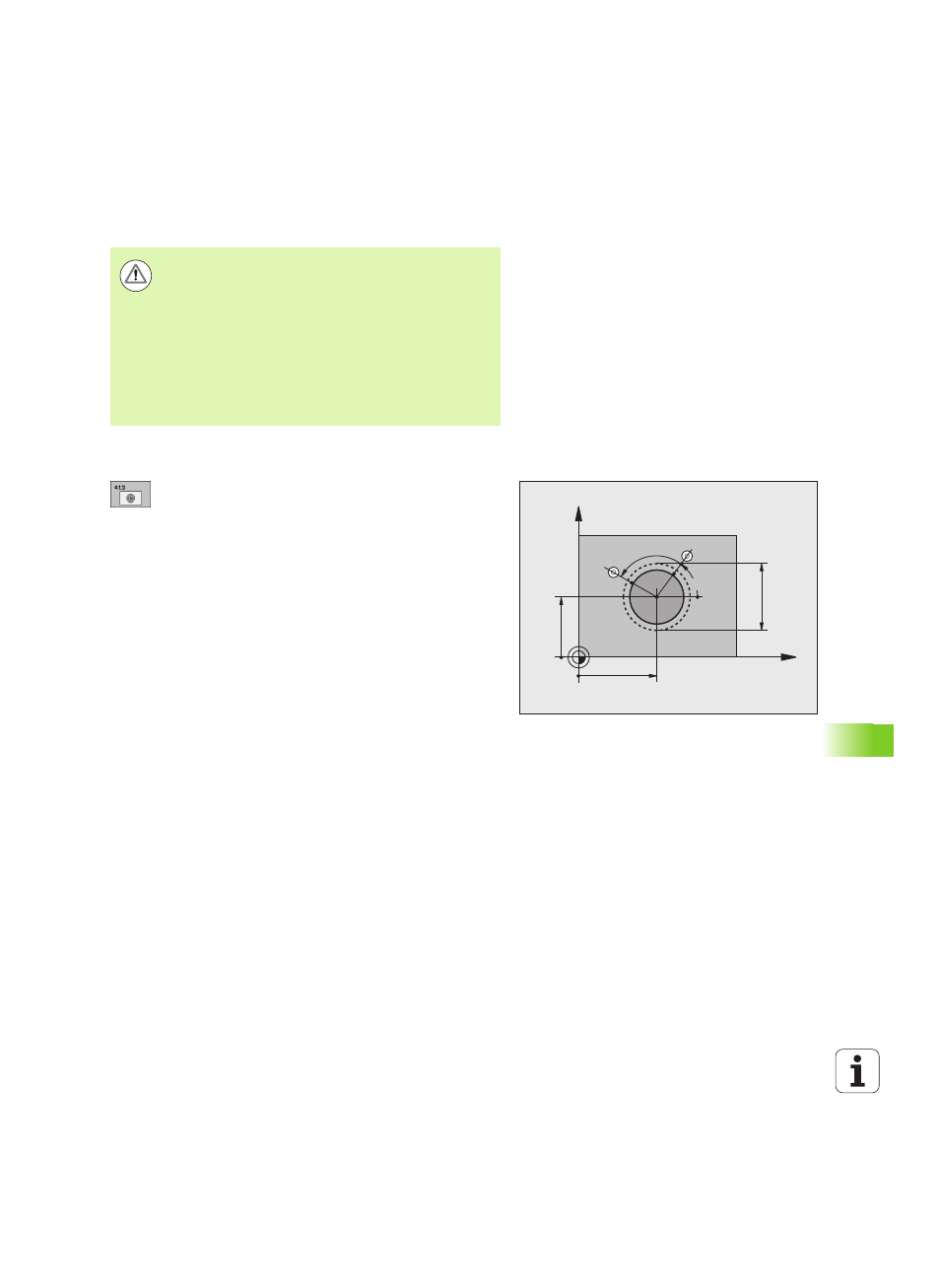

15.7 ORIGINE SU CER
C
HIO ES
TERNO (ciclo 413, DIN/ISO: G413)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto):
centro dell'isola nell'asse secondario del piano di
lavoro. Programmando Q322 = 0 il TNC allinea il
centro del foro sull'asse Y positivo;
programmando Q322 diverso da 0, il TNC allinea
il centro del foro sulla posizione nominale. Campo
di immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro
approssimativo dell'isola. Introdurre un valore
approssimato per eccesso. Campo di immissione da
0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore
assoluto): angolo tra l'asse principale del piano di
lavoro e il primo punto da tastare. Campo di
immissione da -360,0000 a 360,0000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare; il
segno dell'angolo definisce il senso di rotazione
(- = senso orario), con il quale il tastatore si porta sul
successivo punto da misurare. Per la misurazione di
archi di cerchio, programmare un angolo incrementale
inferiore a 90°. Campo di immissione da -120,0000 a
120,0000
Attenzione Pericolo di collisione!
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale dell'isola un valore approssimato per
eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Più piccolo è l'angolo incrementale Q247 programmato,
tanto più impreciso sarà il calcolo del TNC per l'origine.
Valore minimo di immissione: 5°.
X
Y
Q322
Q321
Q262
Q325
Q247
