HEIDENHAIN TNC 320 381

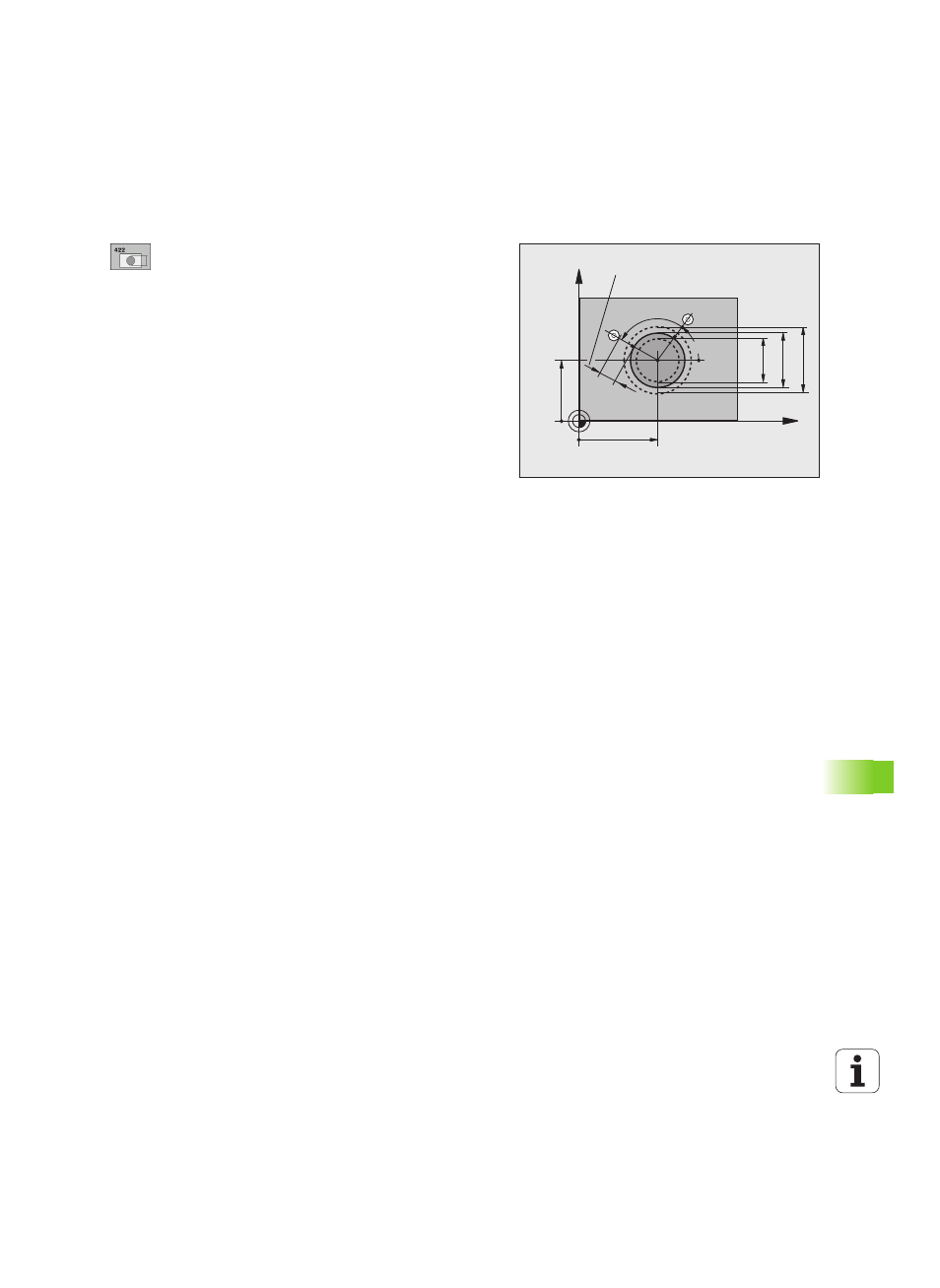

16.6 MISURAZIONE CER
C
HIO ES
TERNO (ciclo 422, DIN/ISO: G422)
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro
approssimativo dell'isola. Campo di immissione da 0
a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore
assoluto): angolo tra l'asse principale del piano di
lavoro e il primo punto da tastare. Campo di
immissione da -360,0000 a 360,0000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare; il
segno dell'angolo definisce il senso di lavorazione
(- = senso orario). Per la misurazione di archi di
cerchio, programmare un angolo incrementale
inferiore a 90°. Campo di immissione da
-120,0000 a 120,0000
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
SET_UP(TCHPROBE.TP)
+
Q320
