Configurazione encoder
Le videate Encoders e Altro contengono campi di dati e di selezione
per la configurazione degli encoder.
Videata Encoders
I campi di configurazione della videata Encoders comprendono:
„ selezione asse
„ risoluzione encoder
„ tipo encoder (TTL o analogico)
„ selezione indice di riferimento
„ offset zero macchina (Offs 0 Macc.)
„ inversione direzione di conteggio encoder
„ unità di misura
Per configurare le impostazioni dell'encoder nella videata Encoders:
U Premere MENU/SETUP per visualizzare il menu di configurazione ed
evidenziare la voce di menu Encoders.
U Evidenziare il campo di selezione Asse e premere il softkey per
selezionare l'asse desiderato.
U Evidenziare il campo di dati Risoluzione e quindi inserire la
risoluzione encoder nelle unità visualizzate nel campo di selezione
Unità.
Il processo di configurazione è identico per tutti gli assi.

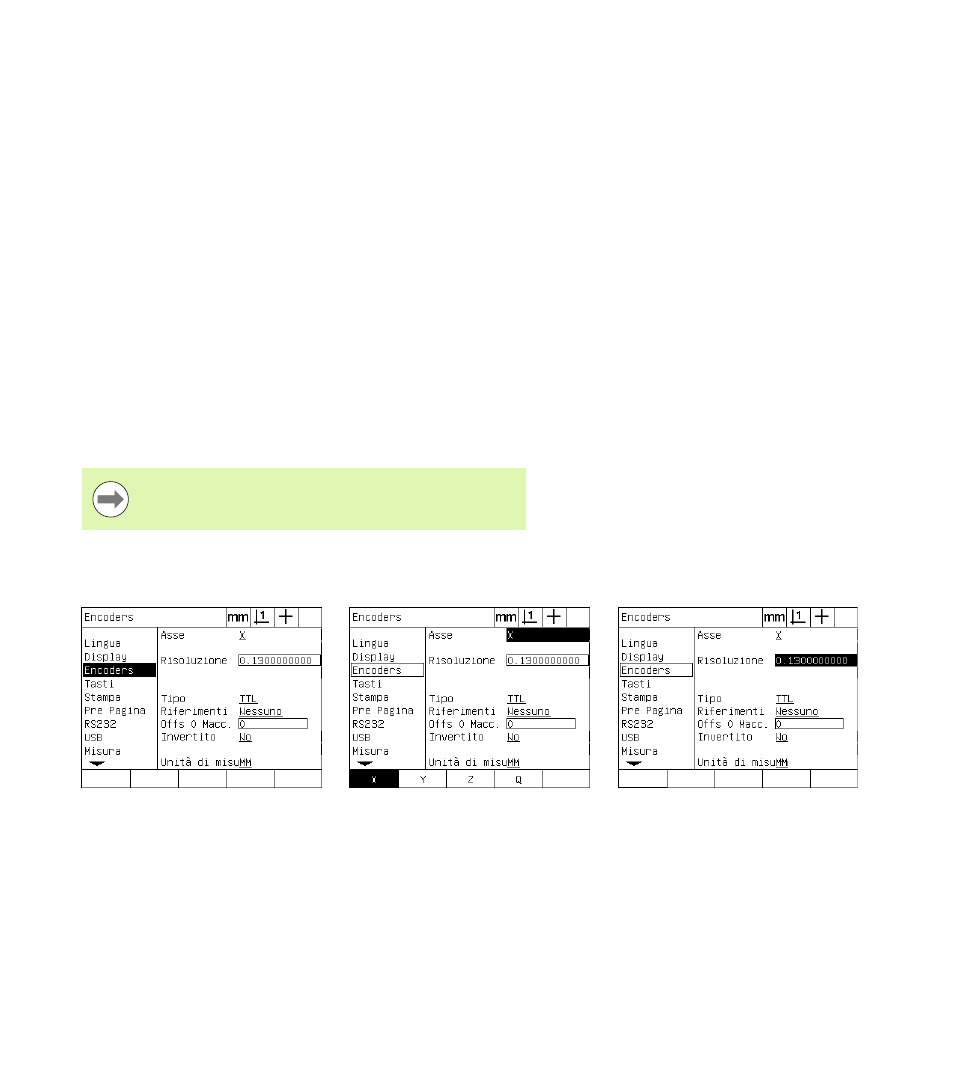

È evidenziata la voce di menu Encoders Premere il softkey di un asse Inserire la risoluzione dell'encoder
