2.2 Installazione dell'har
d
w
a
re
Collegamento di un interruttore a pedale o di
una tastiera remota opzionale
L'interruttore a pedale e la tastiera remota opzionale sono collegati
al connettore RJ-45 sul lato del visualizzatore ND 1200.
Spesso si utilizza soltanto l'interruttore a pedale o la tastiera remota
opzionale. Tuttavia, le due opzioni possono essere collegate
simultaneamente utilizzando uno splitter RJ-45.
Il connettore e lo splitter RJ-45 sono illustrati qui:
L'interruttore a pedale e la tastiera remota opzionale possono essere
utilizzati singolarmente o in combinazione:
„ interruttore a pedale
„ interruttore a pedale e tastiera remota
Quando l'interruttore a pedale e la tastiera remota sono collegati
utilizzando lo splitter RJ-45, sono attive tutte le funzioni operative di
ciascuna unità. Tuttavia, l'interruttore condivide la mappatura dei tasti
con i numeri 7 e 8 della tastiera remota. Ne risulta che le funzioni
assegnate ai due contatti switch sono mappati ai numeri della tastiera
remota 7 e 8.
Per collegare l'interruttore a pedale o la tastiera remota:
U Verificare che il visualizzatore ND 1200 non sia alimentato.
U Inserire uno splitter RJ-45 nel connettore ND 1200 RJ-45 se si
utilizzano unità multiple.
U Collegare la spina RJ-45 delle unità nello splitter RJ-45 se si
utilizzano unità multiple oppure direttamente nel connettore ND
1200 RJ-45 se si utilizza una sola unità.

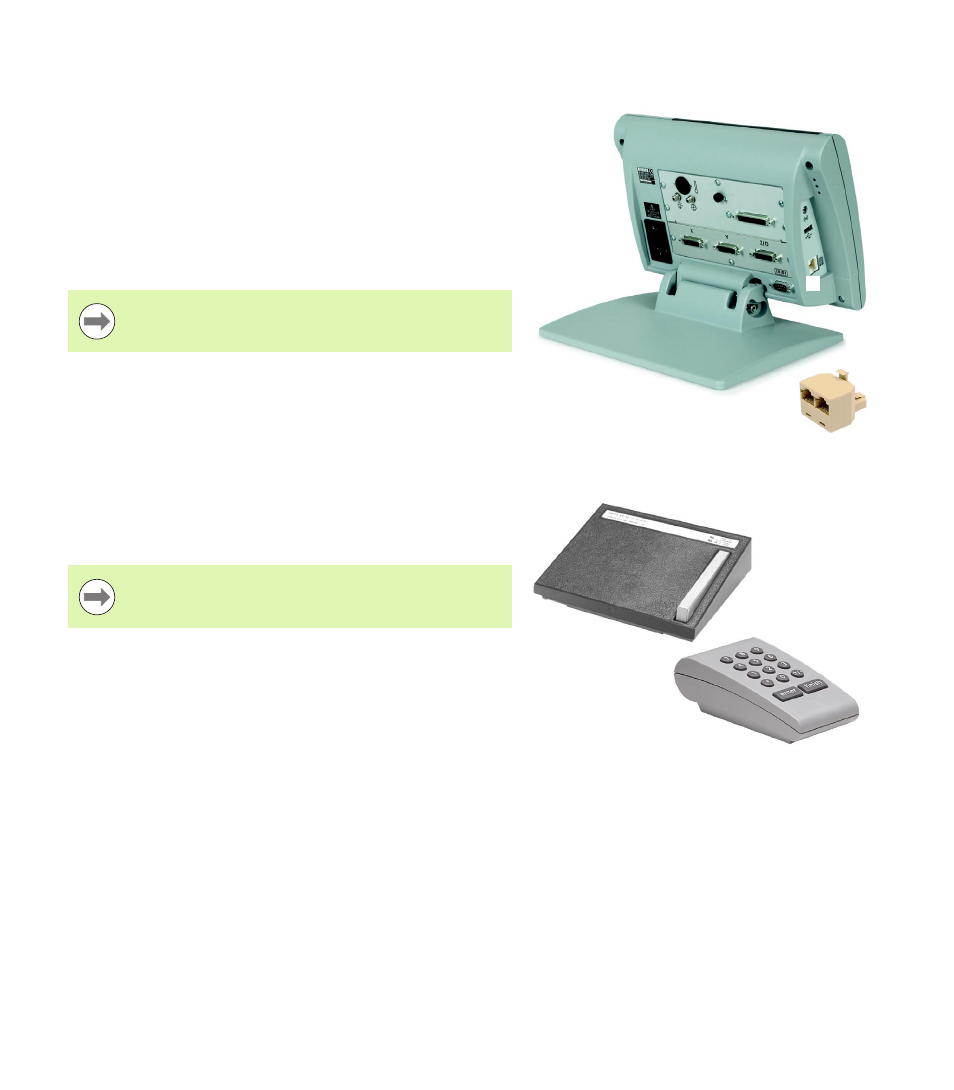

Connettore RJ-45 e splitter RJ-45
Interruttore a pedale e tastiera remota opzionale
1
2
1 Connettore RJ-45
2 Splitter RJ-45
Gli splitter RJ-45 sono disponibili presso i principali
rivenditori di elettronica.
I tasti sono descritti in seguito nel presente capitolo in
Configurazione software/Assegnazione dei tasti. Vedere
"Assegnazioni dei tasti" a pagina 120.
