100 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Calibrazione della quadratura della tavola
La videata Quadratura contiene campi di dati e di selezione per la
calibrazione della quadratura del sistema di misura. La calibrazione
della quadratura della tavola richiede l'uso di un master quadrato
certificato.
Per calibrare la quadratura:
U Allineare il master con l'asse di riferimento per la calibrazione della
quadratura. L'asse sarà l'asse principale.
U Premere MENU/SETUP per visualizzare il menu di configurazione ed
evidenziare la voce di menu Quadratura.
U Evidenziare il campo di selezione Asse Princ. e premere il softkey
per selezionare l'asse di riferimento (principale) per la calibrazione
della quadratura.
U Evidenziare il campo di dati Angolo e premere il softkey CALIBRA
per iniziare la calibrazione della quadratura.
U Seguire le istruzioni visualizzate sullo schermo LCD per completare
la calibrazione.
U Premere il tasto FINISH per salvare i parametri e ritornare al menu
di configurazione.
La calibrazione della quadratura non è necessaria se si
utilizzerà la correzione errore NLEC opzionale. La
correzione errore è descritta in seguito nel presente
capitolo.

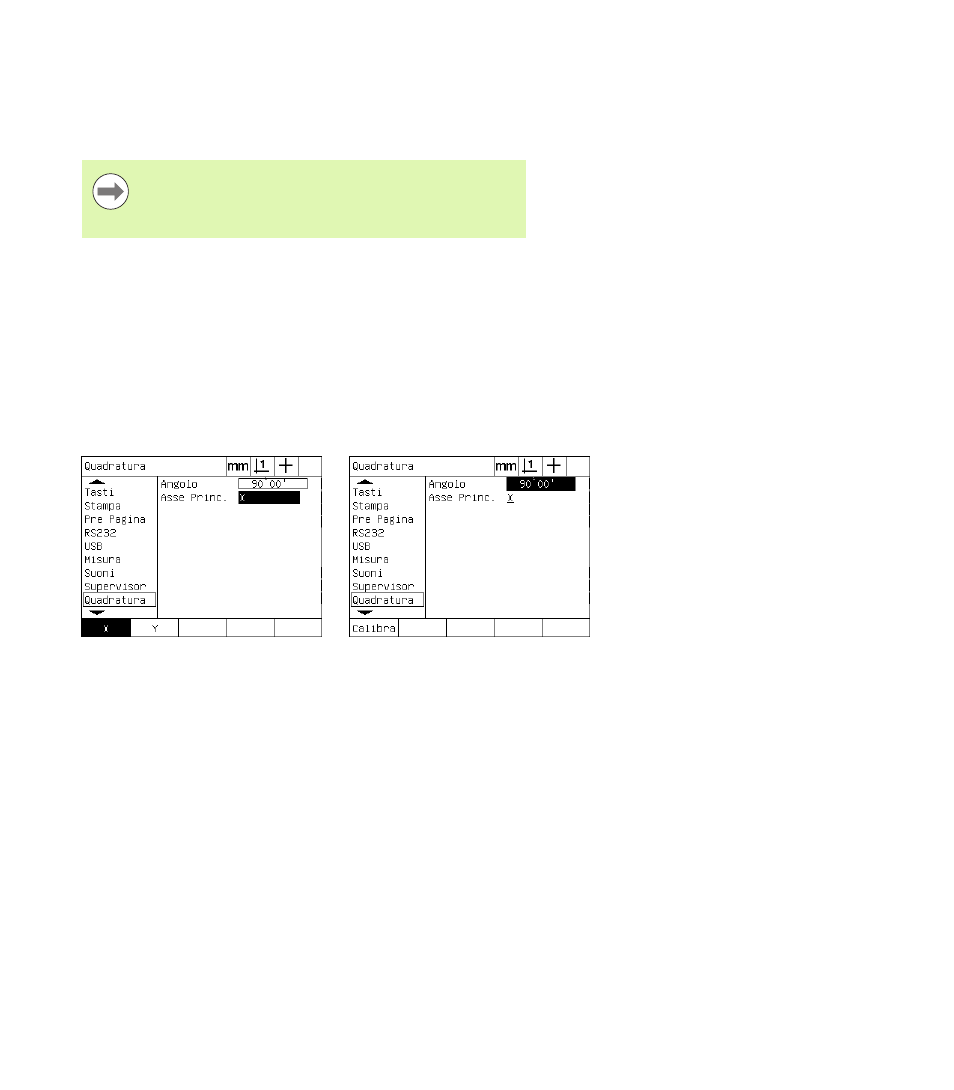

Selezionare un Asse Princ. per la
calibrazione Premere il softkey CALIBRA per iniziare
la calibrazione
