ND 1200 QUADRA-CHEK 105
2.3 Configur
azione del sof
tw
a
re
U Premere MENU/CANCELLA/C.TUTTO per cancellare tutte le origini
esistenti, gli allineamenti e i dati dei pezzi.
U Posizionare il master standard lungo l'asse di misura.
U Allineare il master il più possibile vicino all'asse ed eseguire un
allineamento come descritto nel capitolo 1 (vedere "Allineamento
del pezzo all'asse di misura" a pagina 35).
In questo esempio dell'applicazione della correzione SLEC, 4 punti
uniformemente distanziati lungo il campo di misura vengono rilevati
utilizzando un master da 4 pollici.

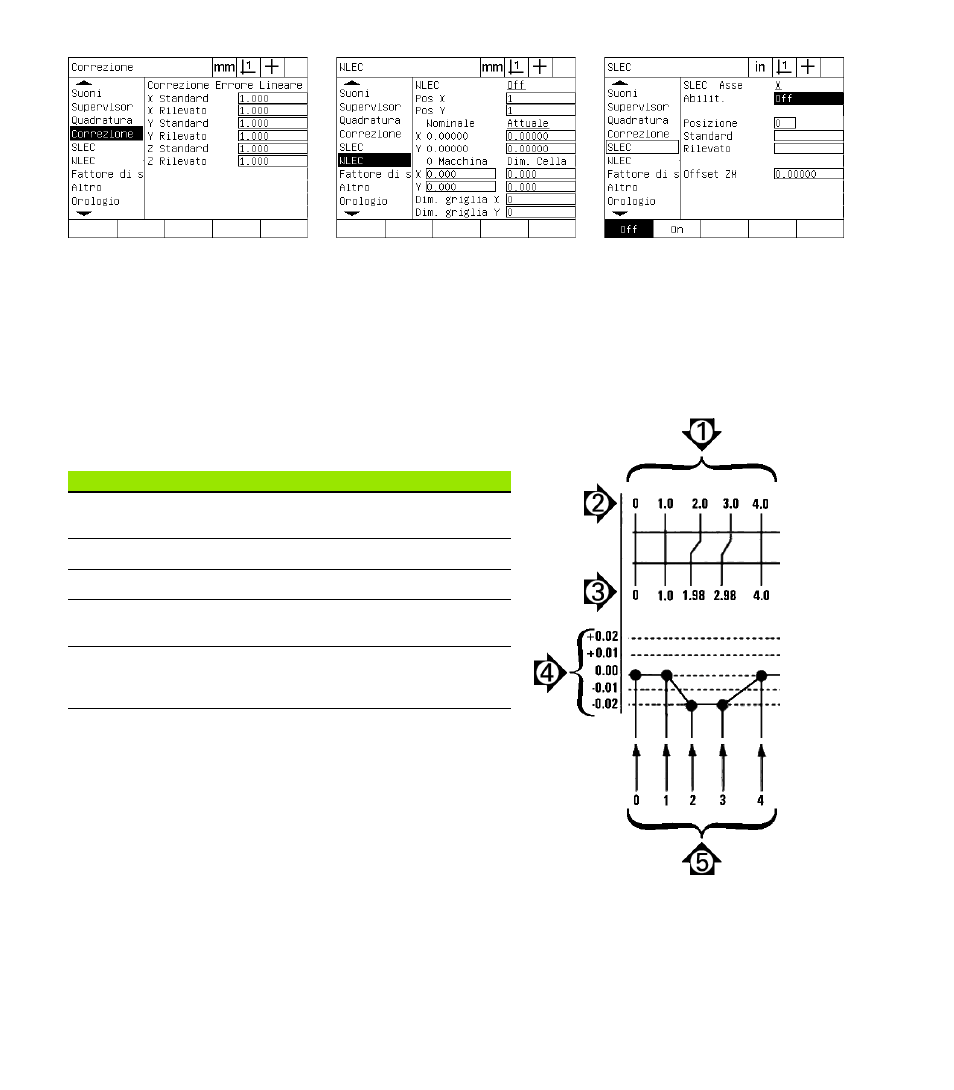

Il grafico di deviazione nell'esempio a destra mostra un punto zero
origine e 4 punti certificati e di misura (corrispondenti). Il valore
certificato alla fine di ciascun segmento viene inserito manualmente
nel campo di dati Standard utilizzando la TASTIERA. Il valore attuale
misurato alla fine di ciascun segmento viene inserito automaticamente
nel campo di dati Rilevato utilizzando il softkey CALIBRA.
Verificare che i valori della videata LEC
siano tutti impostati su 1.000 Verificare che la compensazione NLEC
(opzionale) sia impostata su OFF Verificare che la compensazione SLEC
sia impostata su OFF
Esempio SLEC utilizzando un master da 8 pollici
Numero Descrizione
1: Lunghezza
standard Viene misurata l'intera lunghezza di 4 pollici
2: Valori standard Valori certificati indicati sullo standard
3: Valori rilevati Valori misurati
4: Grafico di
deviazione Differenza tra valori standard e rilevati (non
inseriti in ogni videata)
5: Numeri di
posizione I punti finali del segmento (valori standard e
rilevati) vengono immessi nei campi di dati
Posizione
