52 1 Funzionamento
1
.6 Costr
u
zione delle figur
e del pezz

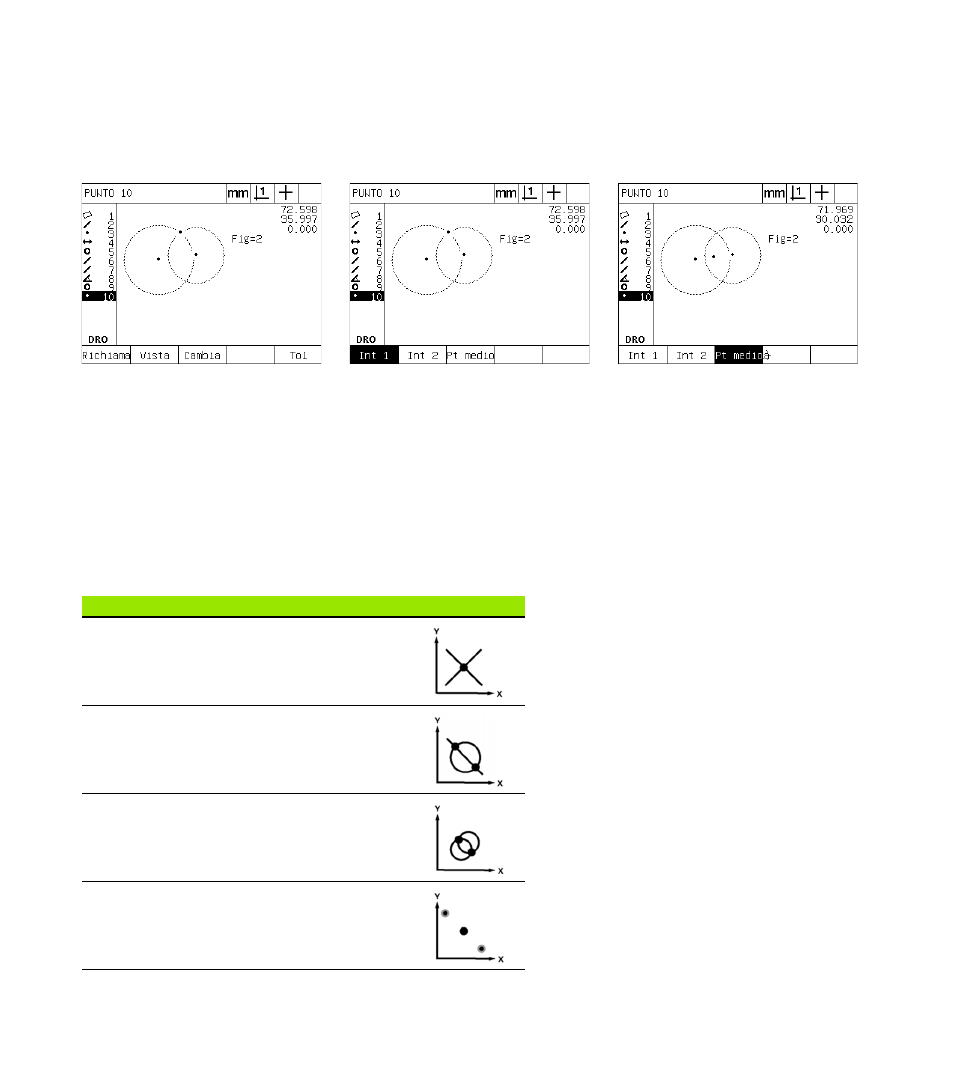

o U Premere il softkey CAMBIA per visualizzare le figure alternative del
punto che possono essere costruite da due figure di riferimento del
cerchio.
U Premere il softkey alternativo della costruzione desiderata per
modificare il tipo di costruzione della figura. In questo esempio è
stata selezionata la figura del punto Pt Medio e il punto è costruito
sul punto medio tra i due centri del cerchio.
Altri esempi di costruzione di figure
Una raccolta di costruzioni tipiche di figure è qui illustrata graficamente
sotto forma di esempi. Sono comunque possibili molte altre
costruzioni. Le richieste di costruzione non valide comportano un
messaggio di errore.
Il softkey VISTA viene premuto per
visualizzare l'immagine grafica della
figura costruita Il softkey CAMBIA viene premuto per
visualizzare le costruzioni alternative Il tipo di figura del punto è cambiato da
Int 1 a Pt Medio
Costruzione Figure di riferimento Grafico
Punto Due linee: intersezione
Punto Linea e cerchio: intersezione
Punto Due cerchi: intersezione
Punto Due punti: punto medio
