106 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Per eseguire la correzione errore lineare a segmenti nella videata
SLEC:
U Posizionare il reticolo sopra il riferimento zero del master standard e
premere il tasto ASSE per azzerare l'asse alla posizione zero dello
standard.
U Evidenziare la voce di menu SLEC.
U Evidenziare il campo di selezione Asse e selezionare l'asse per la
correzione.
U Evidenziare il campo di dati Offset ZM e premere il softkey
CALIBRA. L'offset tra la posizione di riferimento zero dello standard
e lo zero macchina sarà inserito dal visualizzatore ND 1200.
U Selezionare il campo Posizione. La posizione deve essere zero
all'inizio della procedura SLEC. Inserire i valori zero nei campi di dati
Standard e Rilevato per definire la posizione zero come riferimento.
U Posizionare il reticolo sull'estremità del segmento 1 sullo standard,
evidenziare di nuovo il campo Posizione e premere il softkey INC per
incrementare il numero della posizione a 1.
U Evidenziare il campo Standard e inserire il valore Standard alla fine
del segmento 1. Nell'esempio il valore è 1.00000. Evidenziare quindi
il campo Rilevato e premere il softkey CALIBRA. Il sistema inserisce
il valore misurato alla fine del segmento. Nell'esempio il valore
Osservato nella Posizione 1 è quindi 1.00000. Evidenziare di nuovo
il campo Posizione e premere il softkey INC per incrementare il
numero della posizione a 2.
U Posizionare il reticolo sull'estremità del segmento 2 sullo standard,
evidenziare di nuovo il campo Posizione e premere il softkey INC per
incrementare il numero della posizione a 2.
U Evidenziare il campo Standard e inserire il valore Standard alla fine
del segmento 2. Nell'esempio il valore è 2.00000. Evidenziare quindi
il campo Rilevato e premere il softkey CALIBRA. Il sistema inserisce
il valore misurato alla fine del segmento. Nell'esempio il valore
Osservato nella Posizione 2 è 1.98000.
U Posizionare il reticolo sull'estremità del segmento 3 sullo standard,
evidenziare di nuovo il campo Posizione e premere il softkey INC per
incrementare il numero della posizione a 3.

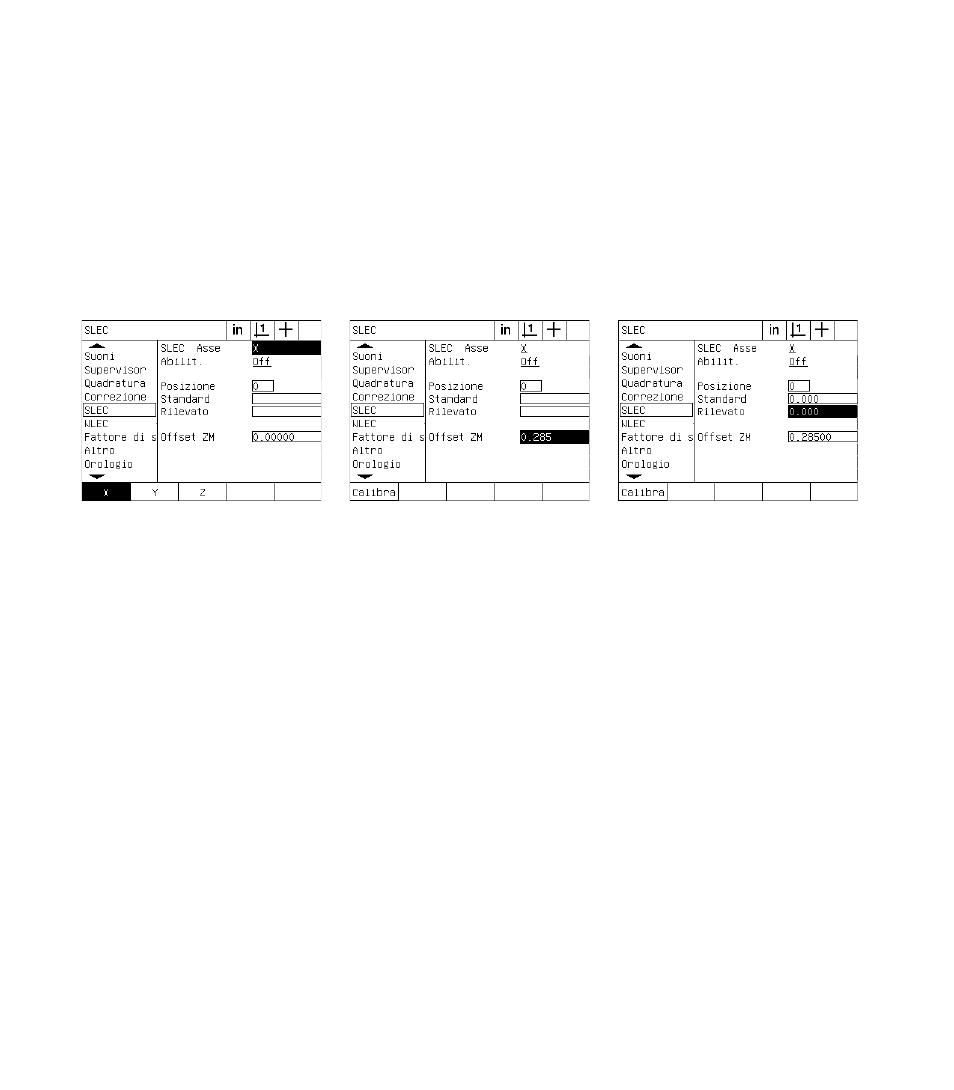

Selezionare l'asse per SLEC Premere il softkey CALIBRA per inserire
un offset zero macchina Inserire zero nei campi Standard e
Rilevati della posizione 0
