ND 1200 QUADRA-CHEK 3
Introduzione ND 1200

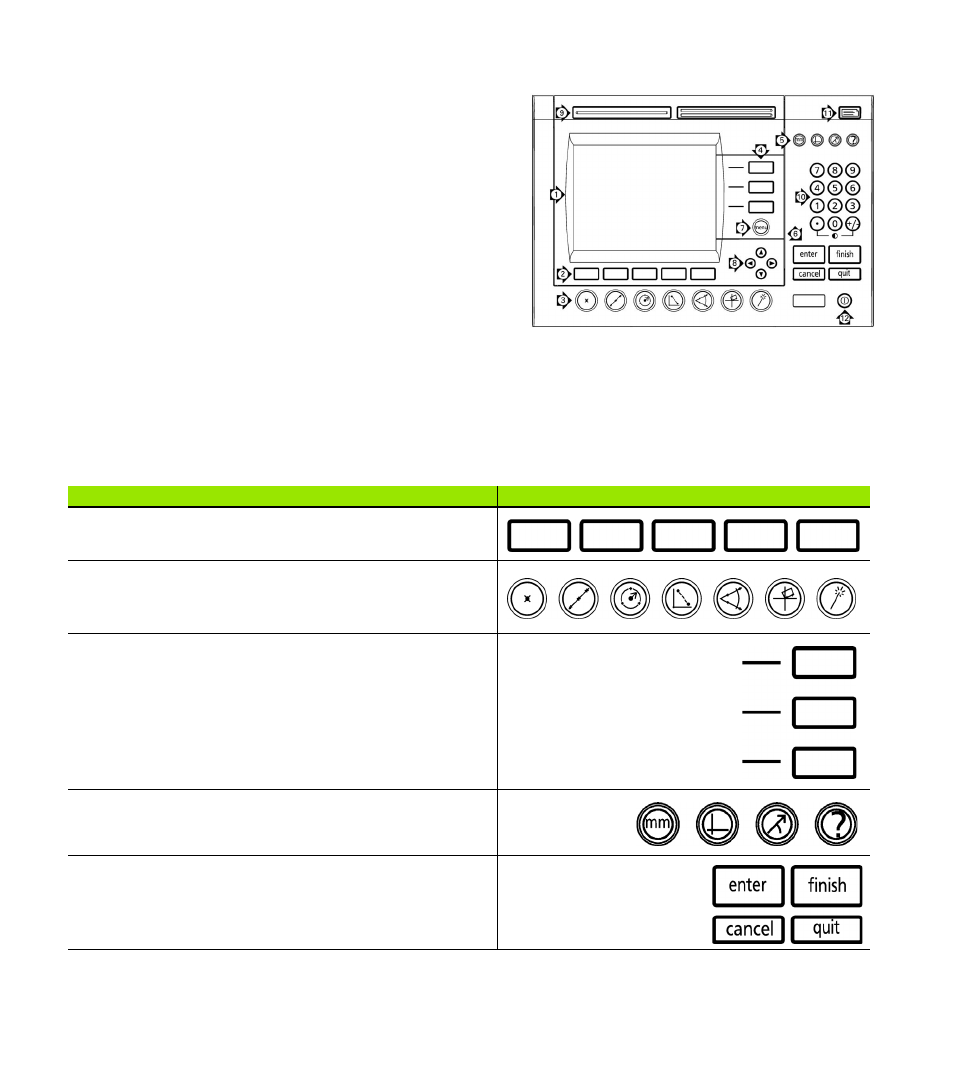

Tasti del pannello ND 1200
I tasti del pannello vengono impiegati per inizializzare misurazioni di
figure, applicare tolleranze, inviare rapporti di risultati di misura e
configurare i parametri operativi.
1 Schermo LCD
2 Softkey
3 Tasti funzione di misura
4 Tasti asse
5 Tasti di selezione modo
6 Tasti di comando
7 Tasto menu
8 Tasti freccia
9 Tasti di scelta rapida
10 Tastiera numerica
11 Tasto di invio/stampa
12 Tasto LCD On/Off
Tasti funzione del pannello Tasto del pannello
Softkey: funzioni programmabili in relazione alle attività
visualizzate sullo schermo LCD.
Tasti di misura: selezione di un tipo di misura caratteristica. I tipi
di misura di figure comprendono punti, linee, cerchi, distanze,
angoli, allineamenti e Measure Magic.
Tasti asse: selezione degli assi per azzeramento o predefinizione
origini prima delle misurazioni.
Tasti modo: selezione di unità di misura, data, sistema di
coordinate cartesiane o polari e guida.
Tasti di comando: controllo dei processi di misura e di
immissione dati.
