80 2 Installazione e specifiche
2.2 Installazione dell'har
d
w
a
re
2.2 Installazione dell'hardware
Il visualizzatore ND 1200 è di facile installazione in una grande varietà
di applicazioni di misura. Questa sezione descrive le procedure di
installazione dell'hardware ND 1200.
Assemblaggio del supporto di montaggio
Il visualizzatore ND 1200 è fissato alle aperture orientabili del supporto
di montaggio con vite di spallamento, vite con cappuccio e relative
rondelle.
Assemblare il visualizzatore ND 1200 al supporto di montaggio come
illustrato, quindi stringere la vite con cappuccio (5) e le rondelle (3 & 4)
affinché il visualizzatore ND 1200 sia ben fissato quando si regola
nell'inclinazione desiderata.
U Stringere la vite di spallamento (1).
U Stringere la vite con cappuccio (5) e le rondelle (3 & 4) affinché il
visualizzatore ND 1200 sia ben fissato quando si regola
nell'inclinazione desiderata.
U Regolare il visualizzatore ND 1200 nell'inclinazione desiderata.
Posizionamento e fissaggio
Posizionare il visualizzatore ND 1200 su una superficie piana e stabile
o fissarlo su una superficie stabile dalla parte inferiore utilizzando
quattro viti da 10/32 di pollice secondo la sagoma a destra.
Le dimensioni sono riportate in millimetri.

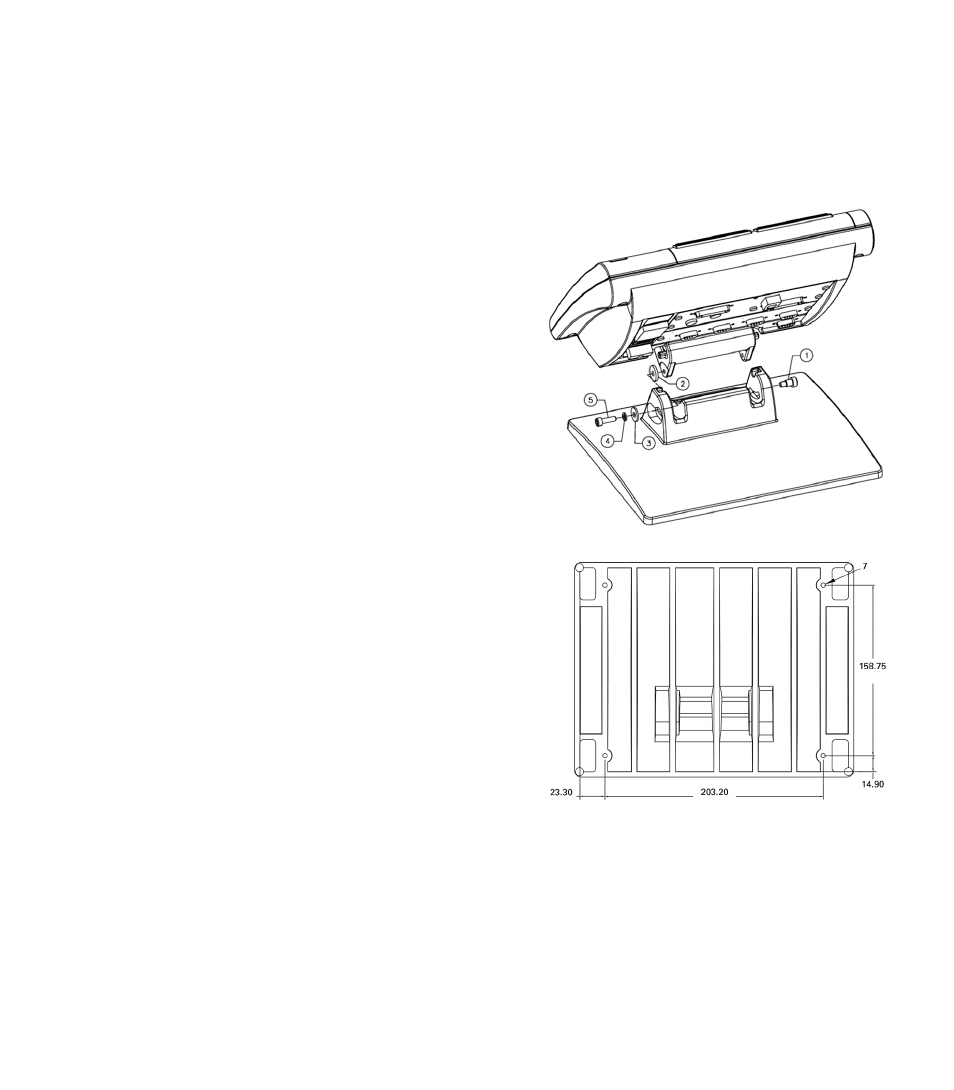

Assemblaggio del supporto di montaggio
Sagoma dei fori di montaggio
